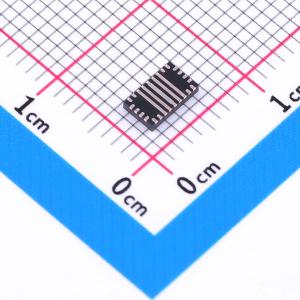

温馨提醒：图片仅供参考，商品以实物为准
TPS552892QWRYQRQ1
升降压型 8A 3V~27V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS551892-Q1是一款同步升降压转换器,适用于将电池或适配器电压转换为电源轨。它集成了四个MOSFET开关,提供紧凑的解决方案。输入电压范围为3.0V至27V,输出电压范围为0.8V至22V,具有可编程输出电压补偿和高效率。该器件还提供多种保护功能,包括输出过压保护、平均电感电流限制、逐周期峰值电流限制和输出短路保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS552892QWRYQRQ1
- 商品编号
- C22375748
- 商品封装
- VQFN-HR-21(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~27V | |
| 输出电压 | 800mV~22V | |
| 输出电流 | 8A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 760uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；线缆补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；可调限流；打嗝限流 |
