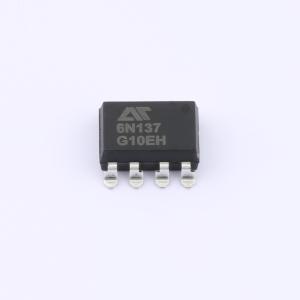

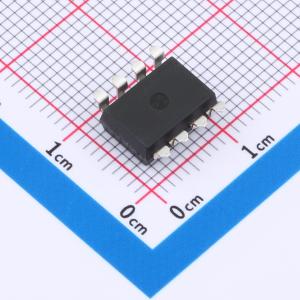

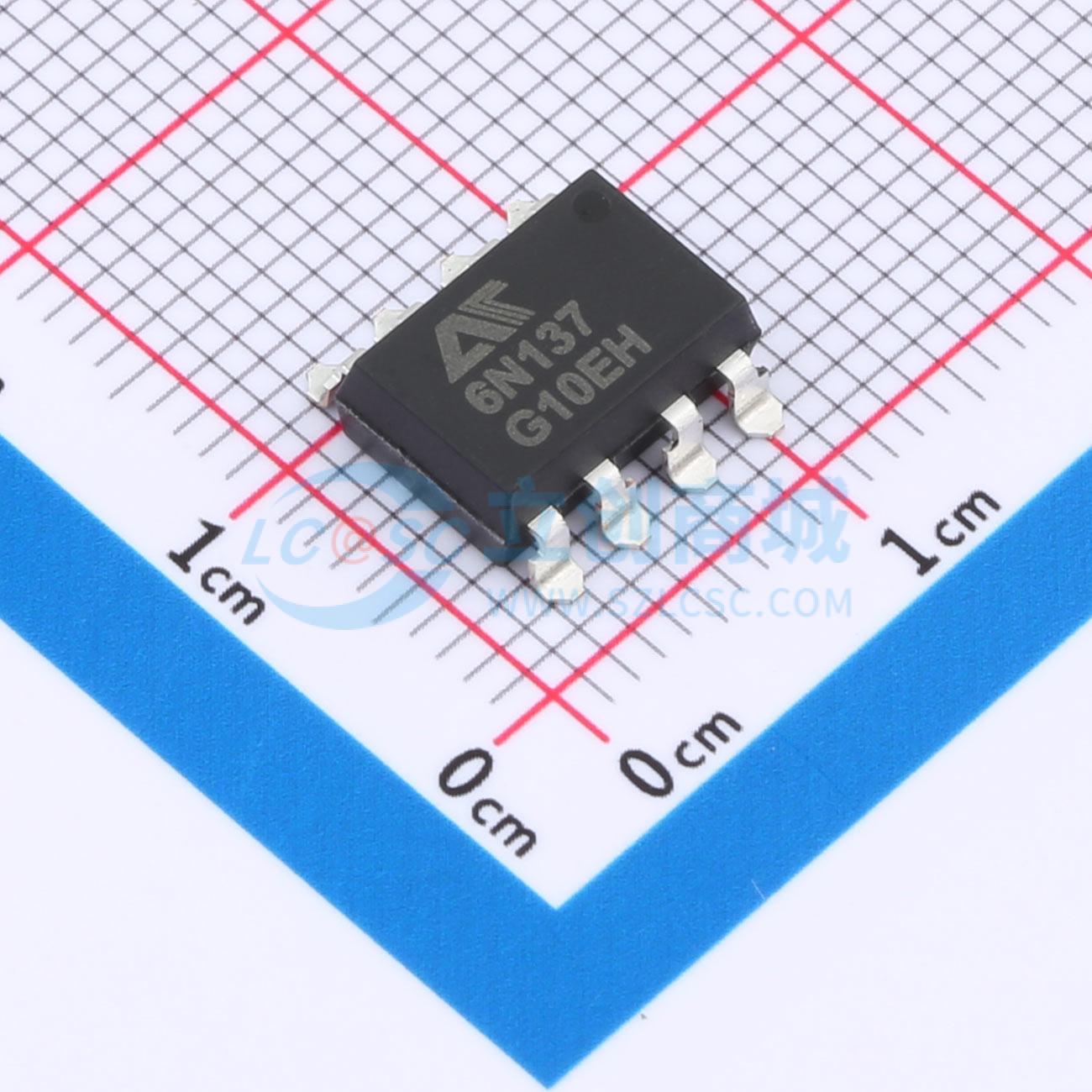

温馨提醒：图片仅供参考，商品以实物为准
AT6N137-CuH-S
光耦-逻辑输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT6N137由一个850nm的AlGaAS LED组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。 广泛应用于：接地回路消除、LSTTL转TTL,LSTTL或5V CMOS、线路接收器，数据传输、开关电源、计算机外围接口。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT6N137-CuH-S
- 商品编号
- C22375543
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.8744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品特性
- 输入-输出隔离电压为5000 Vrms
- 高传输比特率达10 MBit/s
- 输出高电平共模瞬态抑制为5 KV/μs
- 爬电距离大于7.0 mm
- 输入-输出绝缘距离大于0.4 mm
- 防潮等级为class1
- 符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 新兴技术领域
