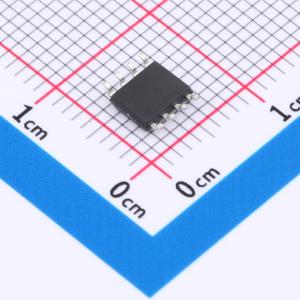

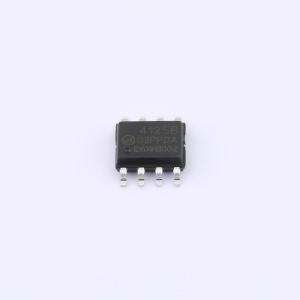

SS4125B
AC型高频抑制下进线漏电保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOS 直驱，100Hz 以上漏电流抑制， AC+S型漏电保护
- 品牌名称
- orisilicon(矽源)
- 商品型号
- SS4125B
- 商品编号
- C22370391
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.374444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 漏电检测类型 | AC型 | |
| 工作电流 | 200uA | |
| 触发电压(Vt) | 4.75mV~5.25mV |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 11V~13V | |
| 动作时间(Ton) | 28ms | |
| 工作温度 | -40℃~+125℃ |
商品概述
是一款针对下进线应用的高性能、高可靠的高频漏电流抑制延时型漏电保护器专用芯片，用于检测火线和零线上的漏电信号。 检测到有效频率内的有效信号时，通过外部电容产生积分信号，高频检测电路输出延迟使能信号，当积分信号与延迟使能信号均满足阈值，输出驱动高电平信号。当断路器不能正常跳闸时，内部数字处理器将输出占空比为30ms;100ms的个脉冲控制信号，从而保证断路器彻底关断，有效地保护触电危险。同时针对不同的应用场景，具有双路输出驱动，可同时驱动高压和可控硅，增强了产品的应用场景。 芯片的反延时特性可通过调节外接电容来实现，固定延迟可通过调节端口的外部电容来实现。当芯片检测到高频漏电信号时，高频检测模块识别后，不输出延迟使能信号，即使积分输出满足了阈值，在与逻辑下输出驱动信号无法使能。 本芯片可稳定通过中10V/m电磁干扰、群脉冲、雷击浪涌、周波跌落、工频磁场等等可靠性实验。
商品特性
- 输入电压45VAC to 220VAC（50Hz - 60Hz）
- 静态工作电流200μA（典型）
- 电磁干扰（ ）防护能力：无外部滤波电路 ≥ 10V/m；增加外部π型滤波 ≥ 18V/m
- 适用于检测型漏电信号
- 高频漏电流抑制能力
- 外部固定延迟调整
- 外部反延时调整（随不同倍率漏电流变化）
- 高输入灵敏度：vT = 4.95mV（典型）
- 双输出驱动信号：高压驱动、可控硅驱动；不能跳闸时，同步输出
- 输出个30ms：100ms占空比脉冲控制信号
- 符合国标，和标准
- 宽的温度范围（Ta = -40 ~ +125°C）
- 8 - lead SOP
应用领域
- 下进线塑壳式断路器
- 高速漏电保护装置
- 防漏电插座
- 带有漏电保护的小家电
