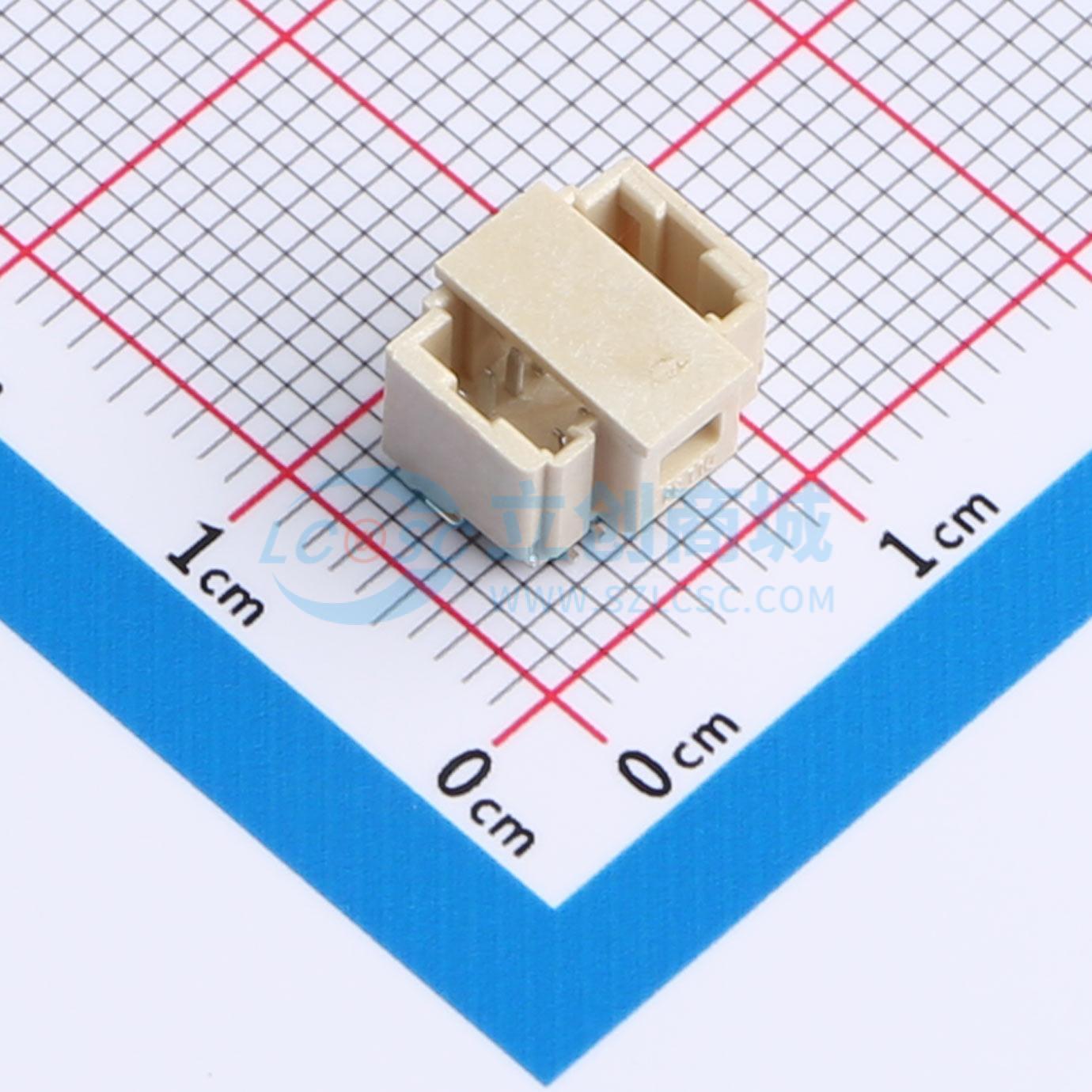

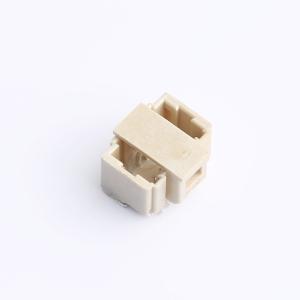

温馨提醒：图片仅供参考，商品以实物为准
SHB-14AB-M
2x7P 间距:1mm 立贴 系列:SHB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 参考系列：DL10015(SHB)-14AB-M 米黄色 公母：公型插针板端母座
- 品牌名称
- DLL(德利)
- 商品型号
- SHB-14AB-M
- 商品编号
- C22370401
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.676667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x7P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | SHB | |
| 总PIN数 | 14P | |
| 排数 | 2 | |
| 每排PIN数 | 7 | |
| 行距 | 2.66mm | |
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -35℃~+105℃ | |
| 额定电压 | 100V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 米黄色 | |
| Z轴-板上高度 | 5.36mm | |
| X轴-板上底边长度(间距线) | 9.3mm | |
| Y轴-板上底边宽度 | 6.45mm |
