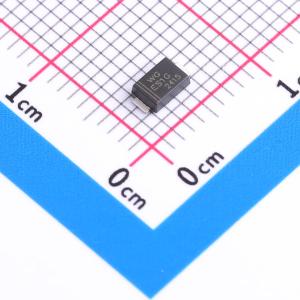

温馨提醒：图片仅供参考，商品以实物为准
ES1GF
耐压:400V 电流:1A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款适用于电源整流、电压调节以及保护电路的超快恢复整流二极管
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ES1GF
- 商品编号
- C22368815
- 商品封装
- SMAF
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.68V@1A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品概述
除非另有说明，额定值为环境温度25℃时的值。单相、半波、60Hz、电阻性或电感性负载。对于电容性负载，电流降额20%。 (1) 在IF = 0.5A、IR = 1A、Irr = 0.25A条件下测量。 (2) 安装在具有2.0英寸×2.0英寸（5×5厘米）铜焊盘区域的印刷电路板上。
商品特性
- 上升时间 = 10ns，最大值。
- 源阻抗 = 50欧姆。
