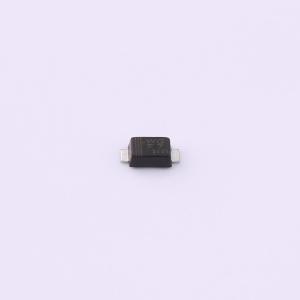

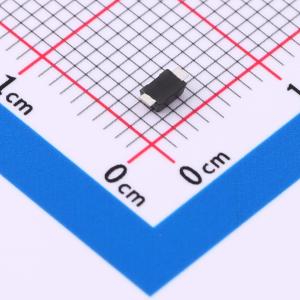

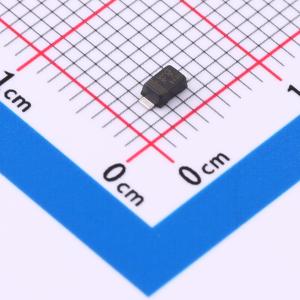

温馨提醒：图片仅供参考，商品以实物为准
F7
表面贴装快速恢复整流器，适用于表面贴装应用，低外形封装，玻璃钝化芯片结，易于贴装，反向恢复时间快
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款适用于开关电源以及消费类电子的高效整流二极管
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- F7
- 商品编号
- C22368825
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.040333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品特性
- 除非另有说明，环境温度为25°C时的额定值。单相、半波、60Hz、电阻性或电感性负载。对于电容性负载，电流降额20%
- 用Ic = 0.5A、IR = 1A、Ir = 0.25A测量
- 安装在具有2.0°×2.0°（5×5cm）铜焊盘区域的印刷电路板上
