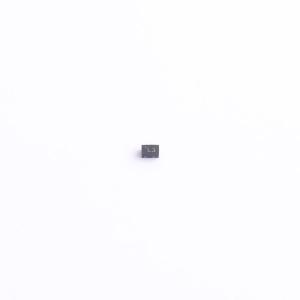

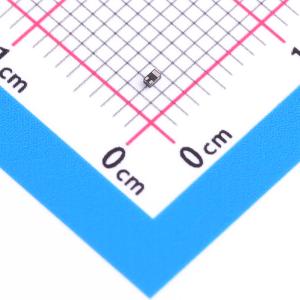

温馨提醒：图片仅供参考，商品以实物为准
ESD0502U
单向ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD0502U是一款单向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感高速数据线的理想解决方案。ESD0502U具有超低电容，典型值为0.4 pF，符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD0502U
- 商品编号
- C22368696
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.0089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF；0.2pF |
应用领域
- 蜂窝手机及配件
- 显示端口
- MDDI 端口
- USB 2.0 和 3.0 端口
- HDMI 1.3 和 1.4
- 数字视频接口 (DVI)
- PCI Express 和串行 SATA 端口
- 笔记本电脑
- IEEE 1394
