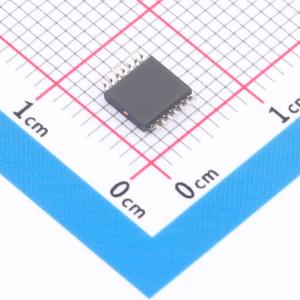

温馨提醒：图片仅供参考，商品以实物为准

SN74LV6T17QPWRQ1

具有集成转换功能的六路施密特触发缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SN74LV6T17-Q1 器件包含六个具有施密特触发输入的独立缓冲器。每个逻辑门以正逻辑执行布尔函数 Y = A。输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 至 2.5V 输出）。
品牌名称: TI(德州仪器)
商品型号: SN74LV6T17QPWRQ1
商品编号: C22365859
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

SN74LV6T17-Q1 器件包含六个具有施密特触发输入的独立缓冲器。每个逻辑门以正逻辑执行布尔函数 Y = A。输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 至 2.5V 输出）。

商品特性

符合面向汽车应用的 AEC - Q100 标准：
- 器件温度等级 1: - 40°C 至 + 125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
采用具有可湿性侧面的 QFN (WBQA) 封装
1.8V 至 5.5V 的宽工作电压范围
单电源电压转换器（参阅 LVxT 增强输入电压）：
- 升压转换：1.2V 至 1.8V、1.5V 至 2.5V、1.8V 至 3.3V、3.3V 至 5.0V
- 降压转换：5.0V、3.3V、2.5V 至 1.8V、5.0V、3.3V 至 2.5V、5.0V 至 3.3V
5V 容限输入引脚
支持标准引脚排列速率高达 150Mbps，具有 5V 或 3.3V VCC
闩锁性能超过 250mA，符合 JESD 17 规范

应用领域

启用或禁用数字信号
控制指示灯 LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.6V~5.5V
	元件数	6

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	6.4ns@5V,50pF
