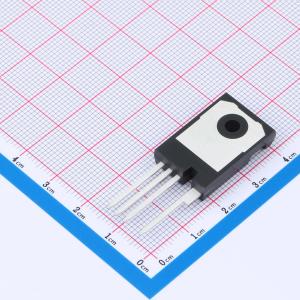

温馨提醒：图片仅供参考，商品以实物为准
S1M014120H
1200V碳化硅功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 极低的开关损耗。 高阻断电压与低导通电阻。 与温度无关的关断开关损耗。 无卤，符合 RoHS 标准。应用：EV 电机驱动。 PV 串式逆变器
- 品牌名称
- SICHAIN(清纯)
- 商品型号
- S1M014120H
- 商品编号
- C22363603
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 152A | |
| 耗散功率(Pd) | 625W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 230nC | |
| 输入电容(Ciss) | 5.469nF | |
| 反向传输电容(Crss) | 7.5pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 235pF | |
| 导通电阻(RDS(on)) | 14mΩ |
