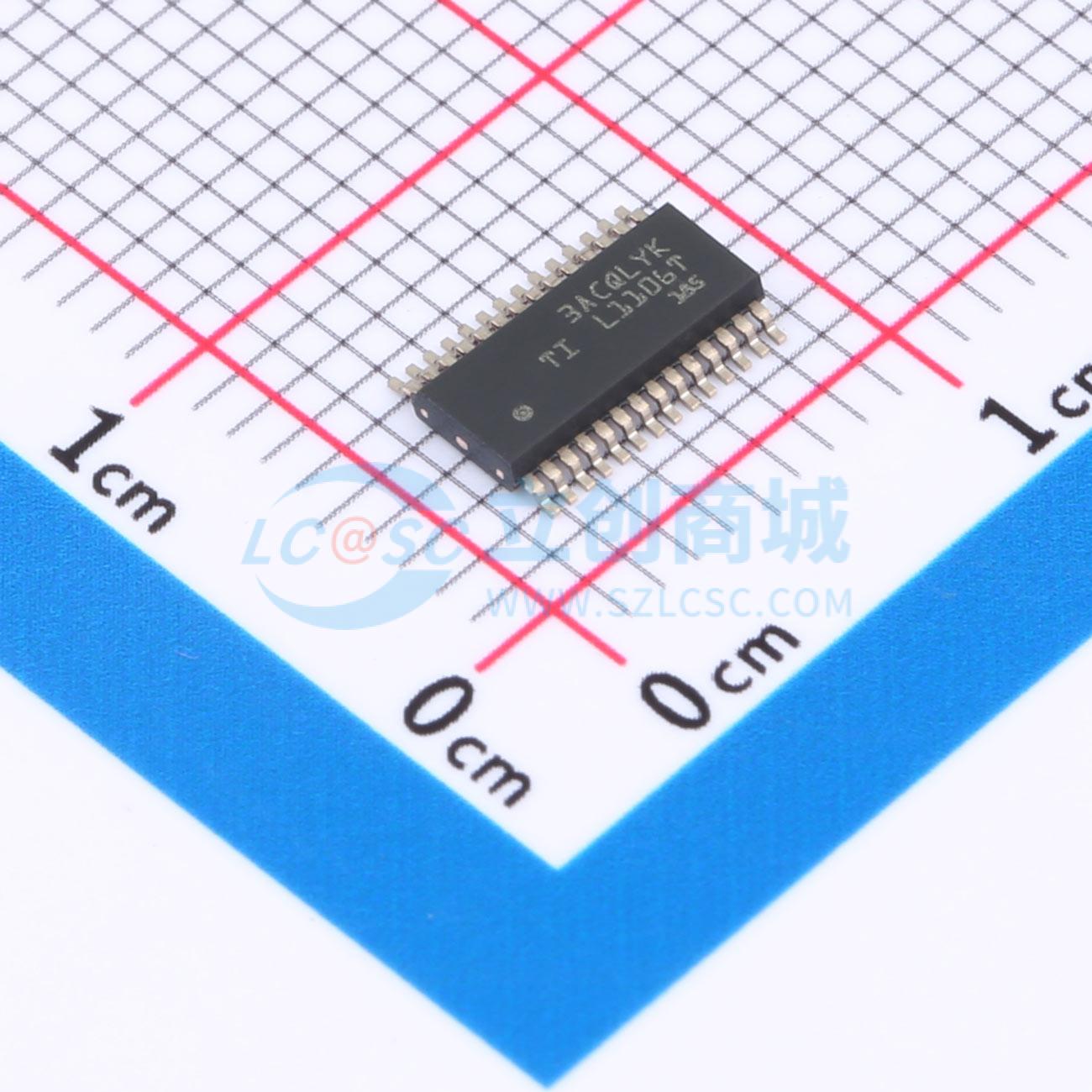

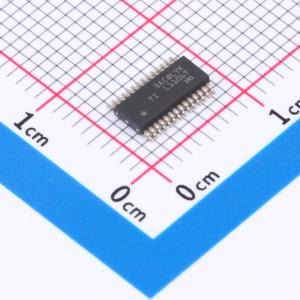

MSPM0L1106TDGS28R
混合信号微控制器
- 描述
- MSPM0L110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MSPM0 MCU 系列，该系列基于增强型 Arm Cortex - M0+ 内核平台，工作频率最高可达 32MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0L110x 器件提供高达 64KB 的嵌入式闪存程序存储器和 4KB 的 SRAM。这些 MCU 包含精度高达 ±1.2% 的高速片上振荡器，无需外部晶体。其他特性包括 3 通道 DMA、16 位和 32 位 CRC 加速器，以及各种高性能模拟外设，例如一个具有可配置内部电压基准的 12 位 1.68MSPS ADC、一个通用放大器和一个片上温度传感器。这些器件还提供智能数字外设，例如四个 16 位通用计时器、一个窗口化看门狗计时器和各种通信外设（包括两个 UART、一个 SPI 和一个 I2C）。这些通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。此架构结合了多种低功耗模式，并经过优化，可在便携式测量应用中延长电池寿命。MSPM0L110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括可供购买的 LaunchPad 套件和适用于目标插座板的设计文件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0L1106TDGS28R
- 商品编号
- C22362612
- 商品封装
- VSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.10712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 4KB | |
| EEPROM容量 | - | |
| I/O数量 | 24 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品概述
MSPM0L110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MSPM0 MCU 系列，该系列基于增强型 Arm Cortex - M0+ 内核平台，工作频率最高可达 32MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。 MSPM0L110x 器件提供高达 64KB 的嵌入式闪存程序存储器和 4KB 的 SRAM。这些 MCU 包含精度高达 ±1.2% 的高速片上振荡器，无需外部晶体。其他特性包括 3 通道 DMA、16 位和 32 位 CRC 加速器，以及各种高性能模拟外设，例如一个具有可配置内部电压基准的 12 位 1.68MSPS ADC、一个通用放大器和一个片上温度传感器。这些器件还提供智能数字外设，例如四个 16 位通用计时器、一个窗口化看门狗计时器和各种通信外设（包括两个 UART、一个 SPI 和一个 I2C）。这些通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。 TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。此架构结合了多种低功耗模式，并经过优化，可在便携式测量应用中延长电池寿命。 MSPM0L110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括可供购买的 LaunchPad 套件和适用于目标插座板的设计文件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。
商品特性
- 内核 – Arm 32 位 Cortex - M0+ CPU，频率高达 32MHz
- 存储器：高达 64KB 的闪存，4KB SRAM
- 一个具有总计多达 10 个外部通道的 12 位 1.68Msps 模数转换器 (ADC)，可配置的 1.4V 或 2.5V 内部 ADC 电压基准 (VREF)，一个通用放大器 (GPAMP)，集成温度传感器
- 经优化的低功耗模式：
- 运行：71µA/MHz (CoreMark)
- 停止：4MHz 时为 151µA，32kHz 时为 44µA
- 待机：32kHz 16 位计时器运行时为 1.0µA，SRAM/寄存器完全保留，32MHz 时钟唤醒时间为 3.2µs
- 关断：61nA，具有 IO 唤醒能力
- 智能数字外设：
- 3 通道 DMA 控制器
- 3 通道事件结构信号系统
- 四个 16 位通用计时器，每个计时器具有两个捕捉/比较寄存器，支持待机模式下的低功耗运行，总共支持 8 个 PWM 通道
- 窗口化看门狗计时器
- 增强型通信接口：
- 两个 UART 接口；一个支持 LIN、IrDA、DALI、Smart Card、Manchester 并且都支持待机模式下的低功耗运行
- 一个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus、PMBus 和从停止状态唤醒
- 一个 SPI，支持高达 16Mb/s 的速率
- 时钟系统：
- 精度为 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
- 精度为 ±3% 的内部 32kHz 低频振荡器 (LFOSC)
- 数据完整性：循环冗余校验器（CRC - 16 或 CRC - 32）
- 灵活的 I/O 功能：
- 多达 28 个 GPIO
- 两个 5V 容限开漏 IO
- 开发支持：2 引脚串行线调试 (SWD)
- 封装选项：
- 32 引脚 VQFN (RHB)
- 28 引脚 VSSOP (DGS)
- 24 引脚 VQFN (RGE)
- 20 引脚 VSSOP (DGS)
- 16 引脚 SOT (DYY)、WQFN (RTR)
应用领域
- 电池充电和管理
- 电源和电力输送
- 个人电子产品
- 楼宇安防与防火安全
- 联网外设和打印机
- 电网基础设施
- 智能抄表
- 通信模块
- 医疗和保健
- 照明
