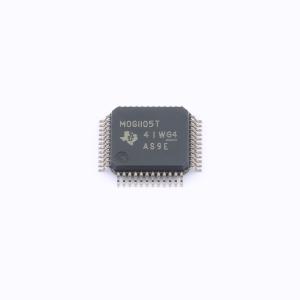

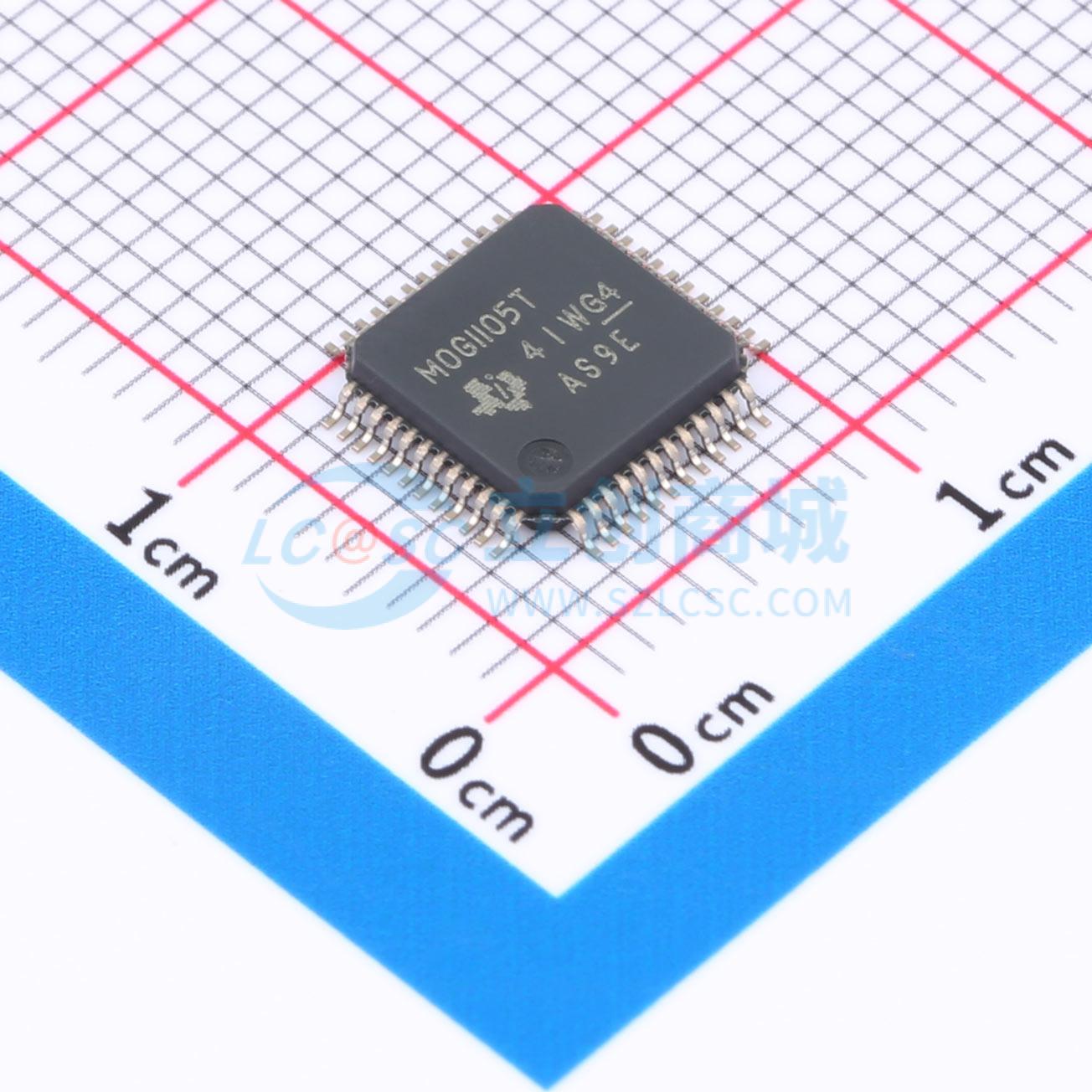

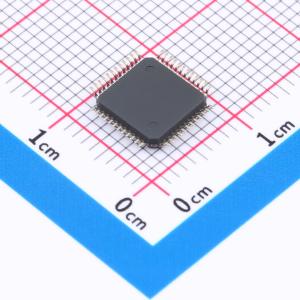

MSPM0G1105TPTR
MSPM0G110x混合信号微控制器
- 描述
- MSPM0G110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型 Arm Cortex - M0+ 32 位内核平台，工作频率最高可达 80MHz。这些成本优化型 MCU 提供高性能模拟外设集成，支持 -40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G110x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有 ECC 和硬件奇偶校验选项且高达 32KB 的 SRAM。它们还包含存储器保护单元、7 通道 DMA 和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、可配置内部共享电压基准和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（CRC）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex - M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括可供购买的 LaunchPad。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI ResourceExplorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0G1105TPTR
- 商品编号
- C22362623
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 16KB | |
| EEPROM容量 | - | |
| I/O数量 | 44 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品概述
MSPM0G110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型 Arm Cortex - M0+ 32 位内核平台，工作频率最高可达 80MHz。这些成本优化型 MCU 提供高性能模拟外设集成，支持 -40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。 MSPM0G110x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有 ECC 和硬件奇偶校验选项且高达 32KB 的 SRAM。它们还包含存储器保护单元、7 通道 DMA 和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、可配置内部共享电压基准和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（CRC）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。 TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex - M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。 MSPM0G110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括可供购买的 LaunchPad。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI ResourceExplorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。
商品特性
- 内核：具有存储器保护单元且频率高达 80MHz 的 Arm 32 位 Cortex - M0+ CPU
- 工作温度范围：-40℃ 至 105℃
- 宽电源电压范围：1.62V 至 3.6V
- 具有内置纠错码 (ECC) 且高达 128KB 的闪存
- 受 ECC 保护、具有硬件奇偶校验且高达 32KB 的 SRAM
- 两个具有总计多达 17 个外部通道的 12 位 4Msps 同步采样模数转换器 (ADC)
- 硬件均值计算可在 250ksps 下实现 14 位有效分辨率
- 一个通用放大器 (GPAMP)
- 可配置的 1.4V 或 2.5V 内部共享电压基准 (VREF)
- 集成温度传感器
- 运行：96µA/MHz (CoreMark)
- 睡眠：458µA（4MHz 时）
- 停止：47µA（32kHz 时）
- 待机：1.5µA，具有 RTC 和 SRAM 保留
- 关断：78nA，具有 IO 唤醒能力
- 7 通道 DMA 控制器
- 两个 16 位高级控制计时器，支持死区插入和故障处理
- 七个计时器，支持多达 22 个 PWM 通道
- 一个 16 位通用计时器
- 一个 16 位通用计时器支持 QEI
- 两个 16 位通用计时器支持待机模式下的低功耗运行
- 一个 32 位通用计时器
- 两个带死区的 16 位高级计时器
- 两个窗口式看门狗计时器
- 具有报警和日历模式的 RTC
- 四个 UART 接口；一个支持 LIN、IrDA、DALI、Smart Card、Manchester，三个支持待机模式下的低功耗运行
- 两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus/PMBus 和从停止模式唤醒
- 两个 SPI 接口，其中一个 SPI 接口支持高达 32Mbit/s 的数据速率
- 精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
- 高达 80MHz 的锁相环 (PLL)
- 内部 32kHz 振荡器 (LFOSC)
- 外部 4MHz 至 48MHz 晶体振荡器 (HFXT)
- 外部 32kHz 晶振 (LFXT)
- 外部时钟输入
- 灵活的 I/O 功能：多达 60 个 GPIO，两个 5V 容限 IO，两个驱动强度为 20mA 的高驱动 IO
- 2 引脚串行线调试 (SWD)
应用领域
- 电机控制
- 家用电器
- 不间断电源和逆变器
- 电子销售点系统
- 医疗和保健
- 测试和测量
- 工厂自动化和控制
- 工业运输
- 电网基础设施
- 智能抄表
- 通信模块
- 照明
