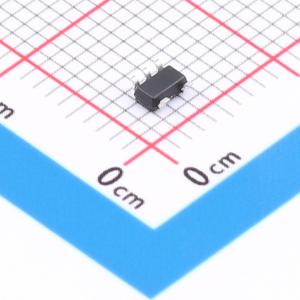

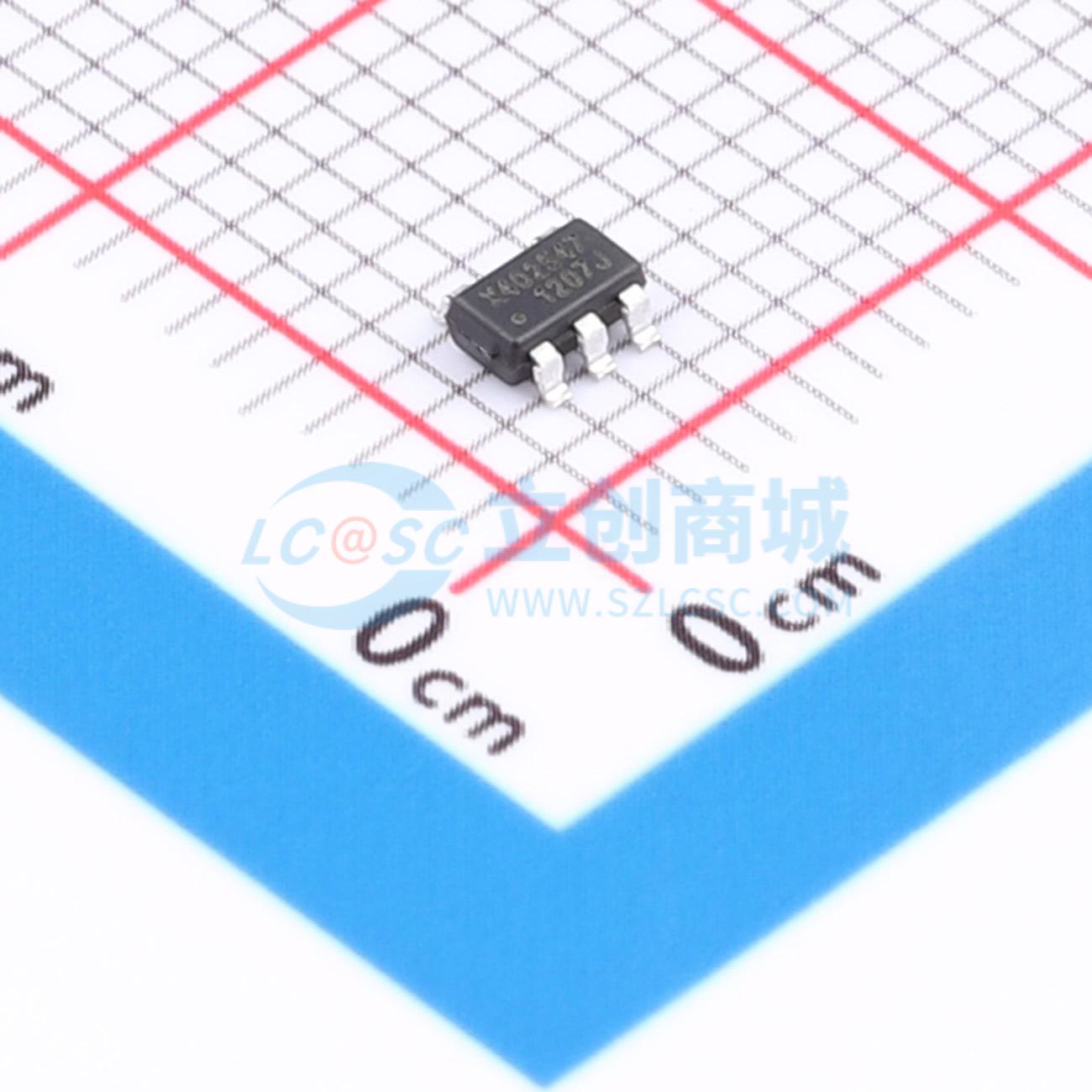

GM1207AUJZ-5.0-R7

20V/300mA低功耗低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM1207AUJZ-5是一款CMOS、高压、低功耗、高 PSRR 、低噪声低压差的（LDO）线性稳压器，最大输出电流为 300 mA，低噪声：8.5uVRMS。该器件采用先进的专有架构，在提供高电源抑制、低噪声特性的同时保持低静态电流，出色的线路与负载瞬态响应性能。可用于ADC和DAC电路、精密放大器、 VCO控制供电、通信、基础设施、医疗成像、工业与仪器仪表、汽车电子等领域,适应噪声敏感应用。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM1207AUJZ-5.0-R7
商品编号: C22358800
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039648克(g)

商品参数

商品概述

GM1207是一款CMOS、低压差（LDO）线性稳压器，采用1.9V至20V电源供电，最大输出电流为300mA。这款高输入电压LDO适用于调节20V至1.2V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，在提供高电源抑制、低噪声特性的同时保持低静态电流，仅需一个2.2μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。GM1207稳压器输出噪声为8.5μVRMS，与5V及以下的固定选项输出电压无关。 GM1207提供6种固定输出电压选项。现有库存提供下列电压版本：1.2V（可调节）、1.22V（可调节）、1.5V、1.8V、2.5V、3.3V和5.0V。每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使GM1207可提供1.2V至VIN - VDO的输出电压且具有高PSRR和低噪声。 GM1207提供6引脚DFN和5引脚SOT - 23封装。仅有DFN封装支持通过外部电容进行用户可编程软启动。

商品特性

低噪声：8.5μVRMS，与固定输出电压值无关
电源抑制比（PSRR）：92dB（10kHz）
输入电压范围：1.9V至20V
输出电压：固定输出电压：1.5V、1.8V、2.5V、3.3V和5.0V；可调输出电压范围：1.2V至VIN - VDO；GM1207AUJZ - 1 - R7可调输出电压范围：1.22V至VIN - VDO
最大输出电流：300mA
线路、负载和温度范围内的精度：±1.2%（TJ = - 55°C至 + 125°C）；±1.6%（TJ = - 55°C至 + 150°C）
低压差：240mV（典型值，Iout = 300mA，Vout = 5V）
用户可编程软启动（仅DFN封装提供）
低静态电流，IGND = 22μA（典型值，无负载）
低关断电流：1.1μA（VIN = 20V）
使用2.2μF陶瓷输出电容保持稳定
精确使能
工作环境温度（TA）范围： - 55°C to + 125°C
工作结温（TJ）范围： - 55°C to + 150°C
6引脚DFN和5引脚SOT - 23封装

应用领域

适应噪声敏感应用
ADC和DAC电路，精密放大器和VCO控制供电
通信和基础设施
医疗成像
工业与仪器仪表
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	92dB@(10kHz)
	压差	240mV@(300mA)

	属性	参数值
	静态电流(Iq)	22uA
	噪声	8.5uVrms
	特性	过流保护；过热保护
	工作温度	-55℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
