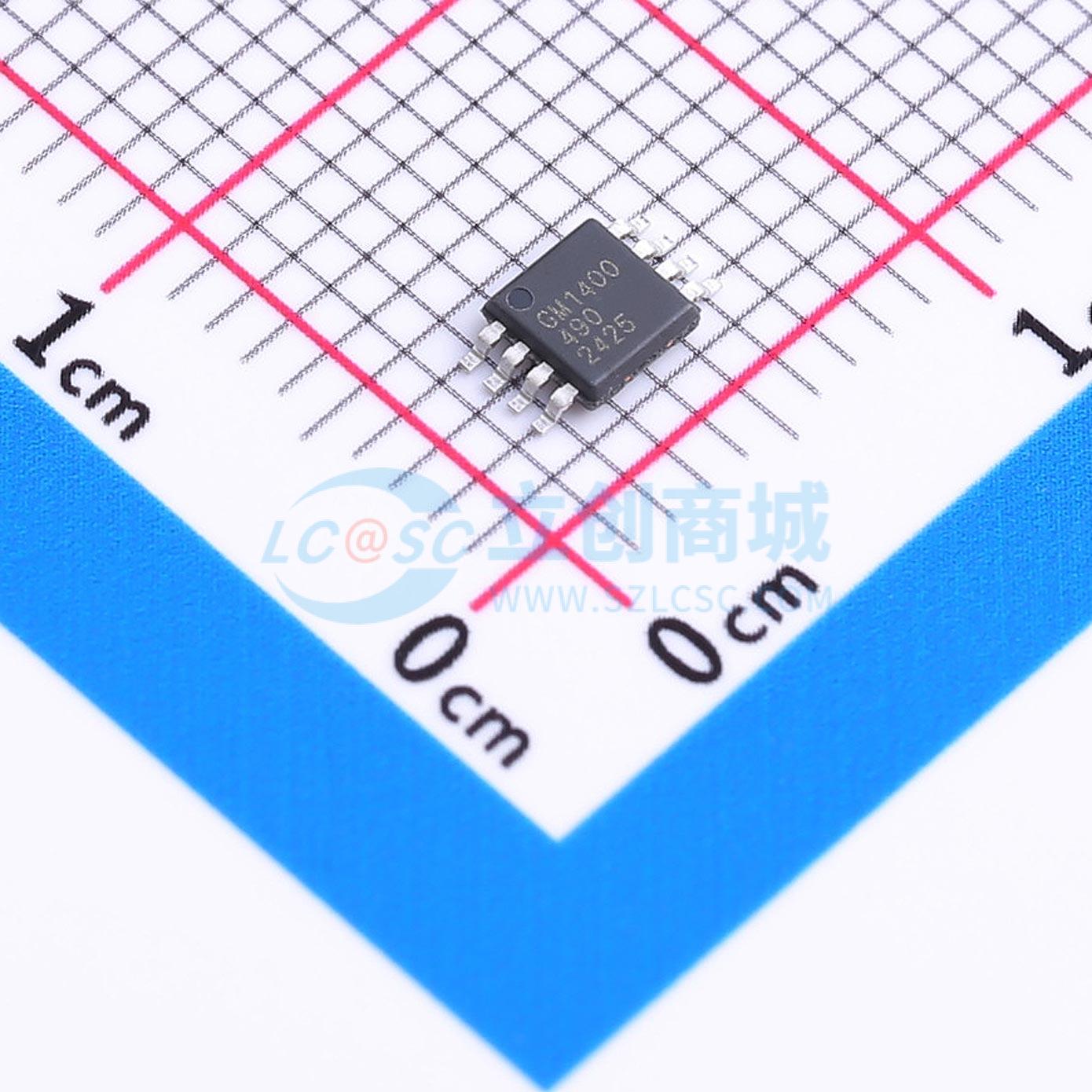

GM1400ARHZ-R7

40V/300mA低功耗低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM1400ARHZ-R7是一款高压、低噪声、高精度、低压差、低功耗的线性稳压器（LDO)，采用 1.9V 至 40V 电源供电，最大输出电流为300mA，低噪声：8.5uVRMS。这款高输入电压 LDO 适用于调节 36V 至1.22V 供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，在提供高电源抑制、低噪声特性的同时保持低静态电流且具有出色的散热性能，适应噪声敏感应用ADC 和 DAC 电路，精密放大器和 VCO 控制供电、通信和基础设施、医疗和保健、工业与仪器仪表、汽车电子，用户可编程软启动。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM1400ARHZ-R7
商品编号: C22358803
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.118554克(g)

商品参数

商品概述

GM1400是一款CMOS、低压差（LDO）线性稳压器，采用1.9V至40V电源供电，最大输出电流为300 mA。这款高输入电压LDO适用于调节36V至1.2V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，在提供高电源抑制、低噪声特性的同时保持低静态电流，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。GM1400稳压器输出噪声为8.5 μV RMS，与5V及以下的固定选项输出电压无关。 GM1400提供6种固定输出电压选项。现有库存提供下列电压版本：1.2V（可调节）、1.22V（可调节）、1.5V、1.8V、2.5V、3.3V和5.0V。每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使GM1400可提供1.2V至VIN - VDO的输出电压且具有高PSRR和低噪声。 GM1400提供6引脚和8引脚DFN、5引脚SOT - 23、3引脚SOT - 223封装和8引脚MSOP封装。仅有DFN和MSOP封装支持通过外部电容进行用户可编程软启动。

商品特性

低噪声：8.5 μV RMS，与固定输出电压值无关
电源抑制比（PSRR）：92 dB（10 kHz）
输入电压范围：1.9 V至40 V
固定输出电压：1.5 V、1.8 V、2.5 V、3.3 V和5.0 V
DFN、SOT - 23和SOT - 223可调输出电压范围：1.2V至VIN – VDO
MSOP8可调输出电压范围：1.22 V至VIN – VDO
最大输出电流：300 mA
线路、负载和温度范围内的精度
低压差：266 mV（典型值，Iout = 300 mA，Vout = 5 V）
用户可编程软启动（仅DFN6和MSOP封装提供）
低静态电流，IGND = 22 μA（典型值，无负载）
低关断电流：1.1 μA（ΔVIN = 40V）
使用2.2 μF陶瓷输出电容保持稳定
工作环境温度（TA）范围：-40°C to +125°C
工作结温（TJ）范围：-40°C to +150°C
AEC - Q100适用于汽车应用

应用领域

适应噪声敏感应用
ADC和DAC电路，精密放大器和VCO控制供电
通信和基础设施
医疗成像
工业与仪器仪表
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.22V~40V
	输出电流	300mA
	电源纹波抑制比(PSRR)	92dB@(10kHz)
	压差	266mV@(300mA)

	属性	参数值
	静态电流(Iq)	22uA
	噪声	8.5uVrms
	特性	带使能；软启动；过流保护；热关断；欠压锁定；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
