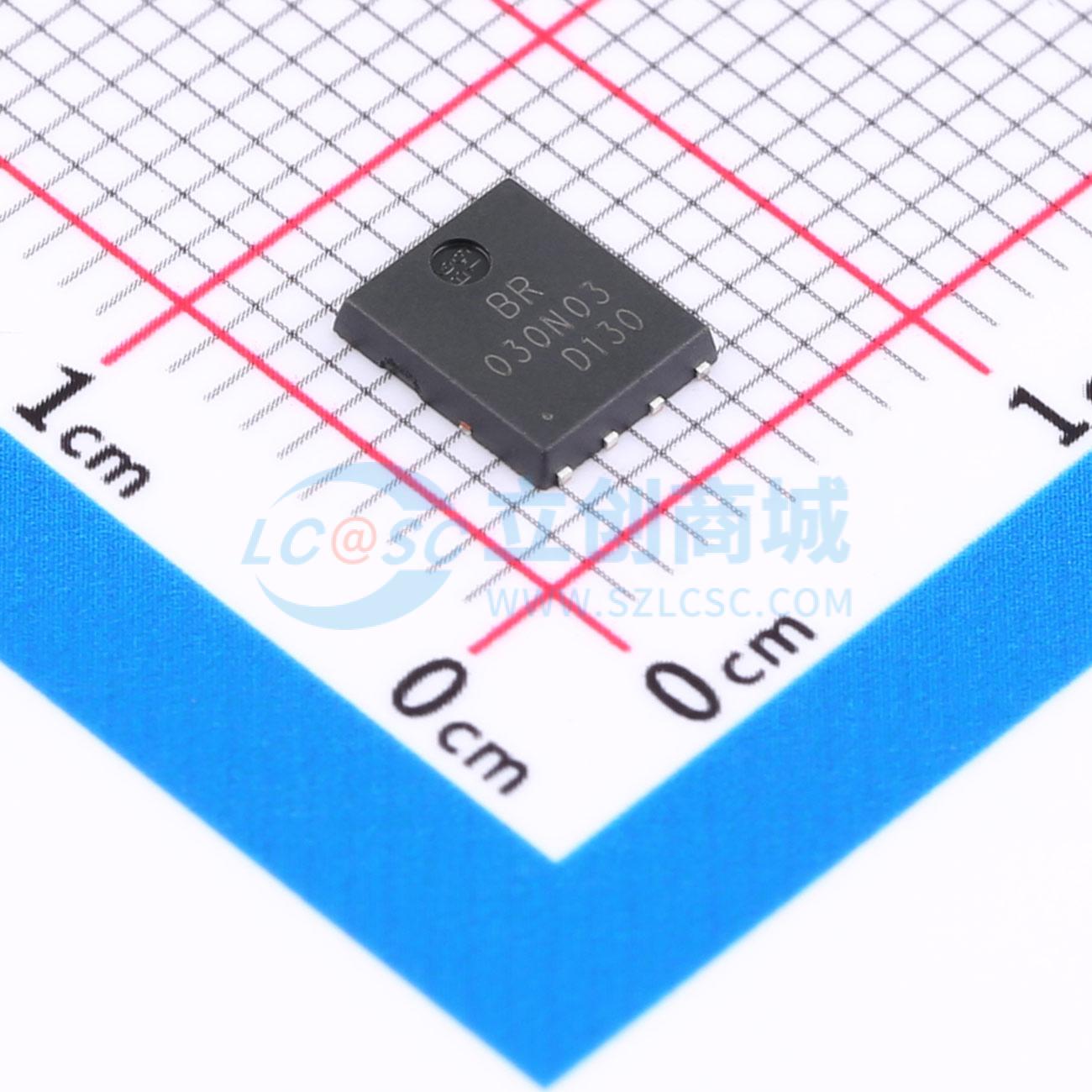

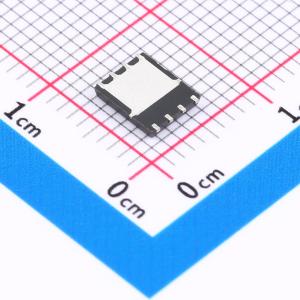

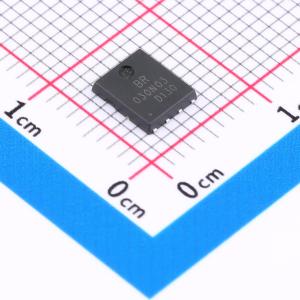

温馨提醒：图片仅供参考，商品以实物为准
BRCS030N03ZC
1个N沟道 耐压:30V 电流:56A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电阻可最大地降低导电损耗；低栅极电荷，可实现快速切换；低热阻用于电池管理，MB/NB/UMPC/VGA 高频负载点同步 Buck 变换器，联网直流-直流电力系统，负荷开关；30V 56A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS030N03ZC
- 商品编号
- C22356965
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.17414克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 56A | |
| 导通电阻(RDS(on)) | 3.1mΩ@10V | |
| 耗散功率(Pd) | 33W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 29nC@4.5V；63nC@10V | |
| 输入电容(Ciss) | 3.03nF | |
| 反向传输电容(Crss) | 260pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 355pF |
商品概述
NCE60P05BY采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件非常适合用作负载开关或用于PWM应用。
商品特性
- VDS = -60V，ID = -5A
- 当VGS = -10V时，RDS(ON) < 65mΩ
- 当VGS = -4.5V时，RDS(ON) < 85mΩ
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性全面表征
- 出色的封装，散热性能良好
应用领域
- 负载开关
- PWM应用
