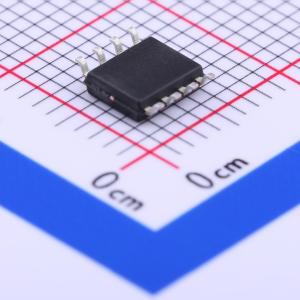

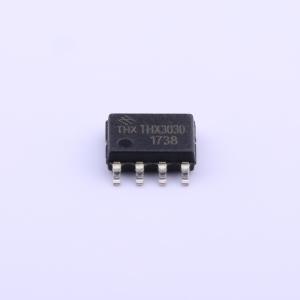

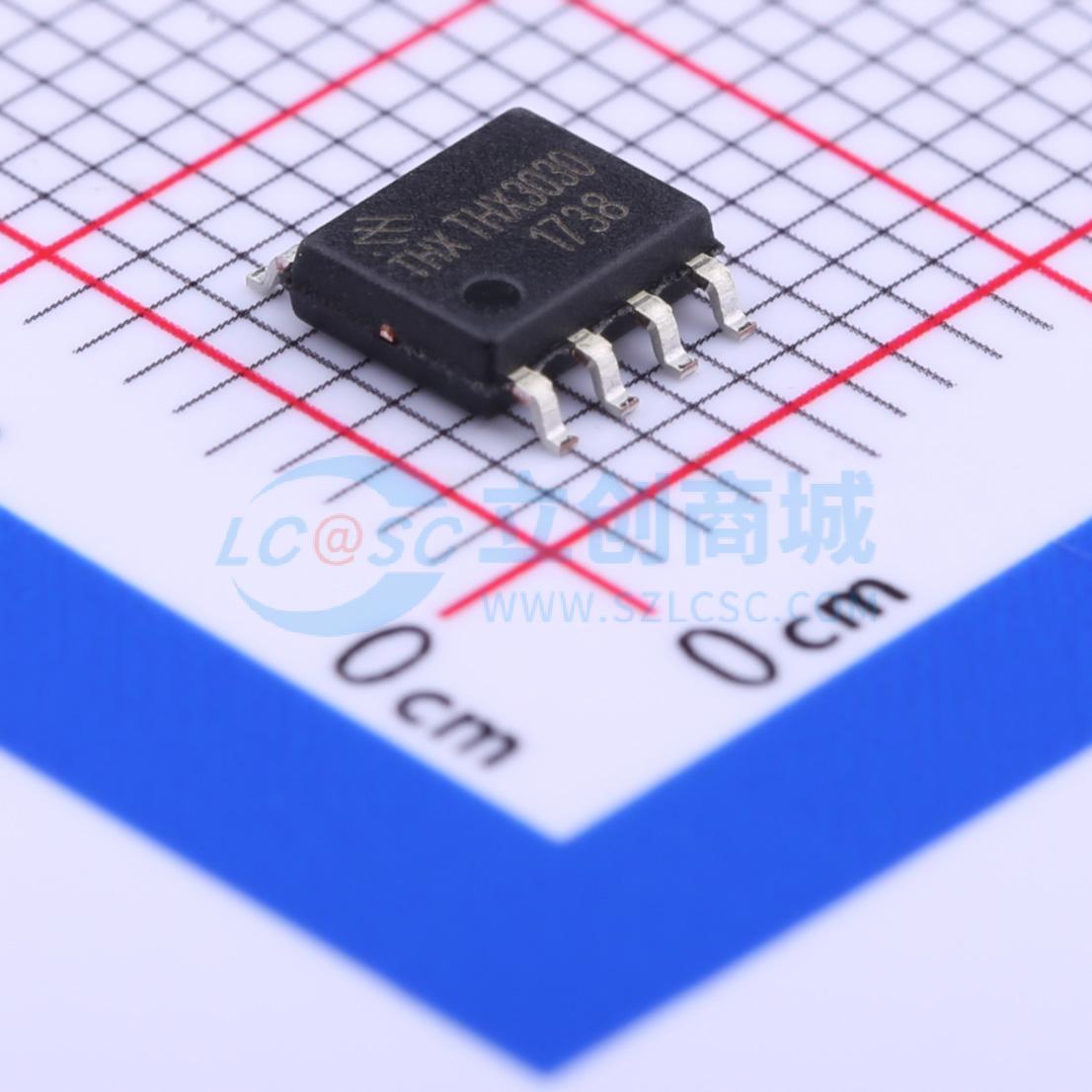

THX3030
THX3030,200W(六级能效）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THX3030 是一款适用于高性能离线反激电源转换的新一代准谐振 PWM 控制器。内置特有的新一代准谐振技术以及保护电路大大提高了开关电源的性能和可靠性。 内置谷底检测电路根据负载自动调整选择锁定谐振谷底；数字抖频功能提供比传统的准谐振系统更加出众的 EMI 性能。
- 品牌名称
- THX(通华芯)
- 商品型号
- THX3030
- 商品编号
- C236987
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 72kHz~90kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品概述
THX3030 是一款适用于高性能离线反激电源转换的新一代准谐振 PWM 控制器。内置特有的新一代准谐振技术以及保护电路大大提高了开关电源的性能和可靠性。 内置谷底检测电路根据负载自动调整选择锁定谐振谷底；数字抖频功能提供比传统的准谐振系统更加出众的 EMI 性能。
THX3030 是一款多模式控制器，在满载时，电路工作在 CCM 模式或者准谐振模式取决于 AC 输入电压。当负载减轻时，电路进入数字频率折返模式来提高电源的转换效率。当输出功率进一步减少时，电路进入 burst 模式，空载时可以达到低于 100mW 的整机功耗。
THX3030 具有软启动控制和多种自动恢复的保护电路，内置 VDD 箝位和过压保护，欠压保护以及输出端的过压保护功能，逐周期电流限制，管脚浮空保护，过载保护等。
THX3030 提供 SOP8 封装。
商品特性
- 满足六级能效
- 特有的新一代准谐振技术
- 待机小于 100mW
- 多模式控制提高可靠性和效率
- 最大限定频率 90KHz
- CCM 模式自适应斜坡补偿
- 自动补偿线输入电压、电感感量变化，实现高精度
- 内置软启动
- 管脚浮空保护
- 内置同步斜坡补偿电路
- 逐周期电流限制
- 内置前沿消隐
- 恒功率限定
- VDD 欠压保护，过压保护及钳位
应用领域
- 平板电脑充电器
- 离线式 AC/DC 反激转换器
- 手机充电器
- 电源适配器
