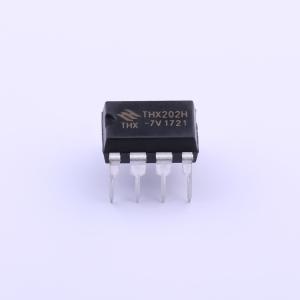

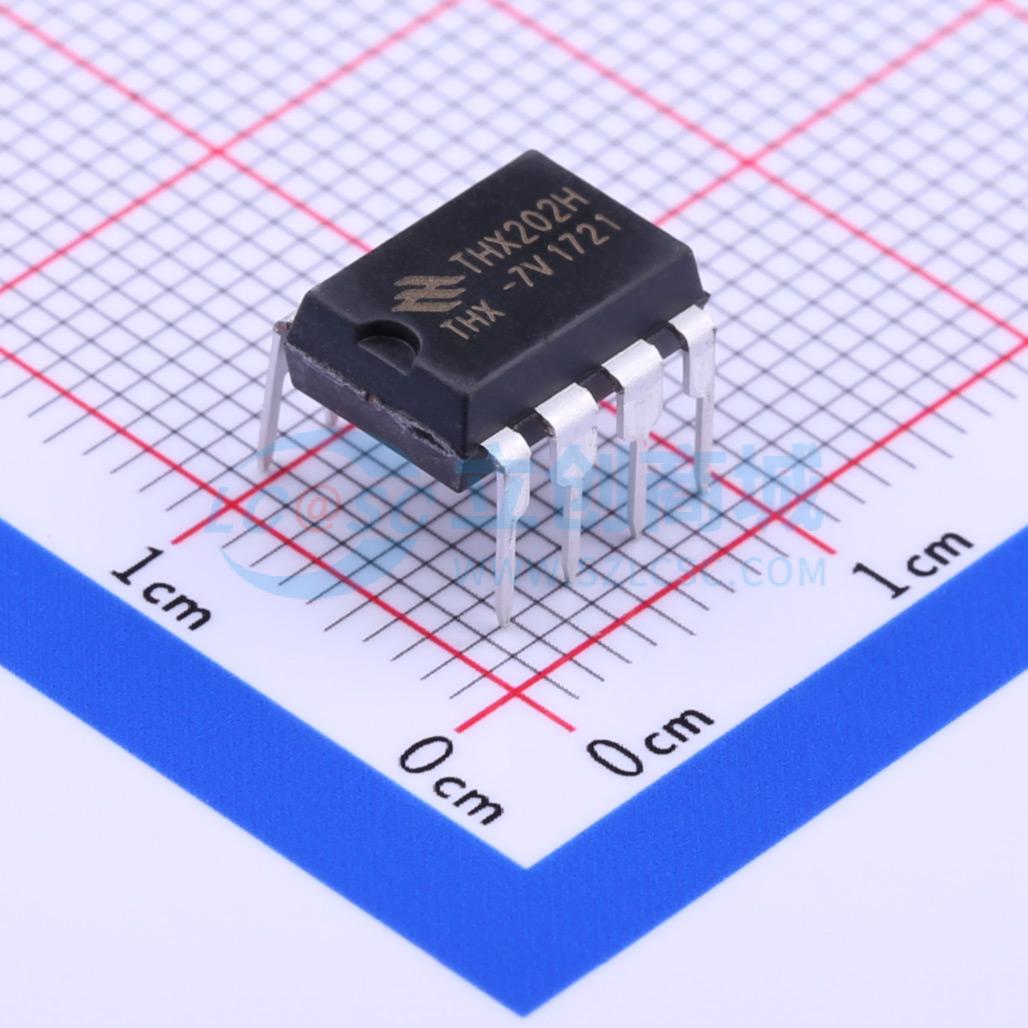

THX202H-7V

高性能电流模式PWM 控制器。专为高性价比AC/DC 转换器设计。在85V - 265V 的宽电压范围内提供高达5W的连续输出功率。优化的高合理性的电路设计结合高性能价格比的双极型制作工艺，最大程度上节约了产品的整体成本。该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC 转换器。IC内部的启动电路被设计成一种独特的电流吸入方式，可利用功率开关管本身的放大作用完成启动，这显著地降低了启动电阻的功率消耗；而在输出功率较小时IC将自动降低工作频率，从而实现了极低的待机功耗。在功率管截止时，内部电路将功率管反向偏置，直接利用了双极性晶体管的CB高耐压特性，大幅提高功率管的耐电压能力直到700V的高压，这保证了功率管的安全。IC内部还提供了完善的防过载防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。IC内部还集成了一个2.5V的电压基准，为时钟电路提供精确的供电电压，而时钟频率则可由外部定时电容进行设定。现可提供DIP8的标准封装和满足欧洲标准的环保无铅封装。

• 内置700V(-8V为800V)高压功率开关管，极少的外围器件
• 锁存脉宽调制，逐脉冲限流检测
• 低输出降频功能，无输出功耗可低于0.25W
• 内建斜坡与反馈补偿功能
• 独立上限电流检测控制器，实时处理控制器的过流、过载
• 关断周期发射极偏压输出，提高了功率管的耐压
• 内置具有温度补偿的电流限制电阻，精确电流限制
• 内置热保护电路
• 利用开关功率管的放大作用完成启动，启动电阻的功耗减少10倍以上
• 极少的外围元器件
• 低启动和工作电流
• VCC过压自动限制
• 宽电压输出功率可达5W，窄电压输出功率可达8W

• 适配器ADAPTOR（如旅行充电器、外置电源盒等）
• 绿色节能型家电内部电源（如电磁炉、微波炉等）
