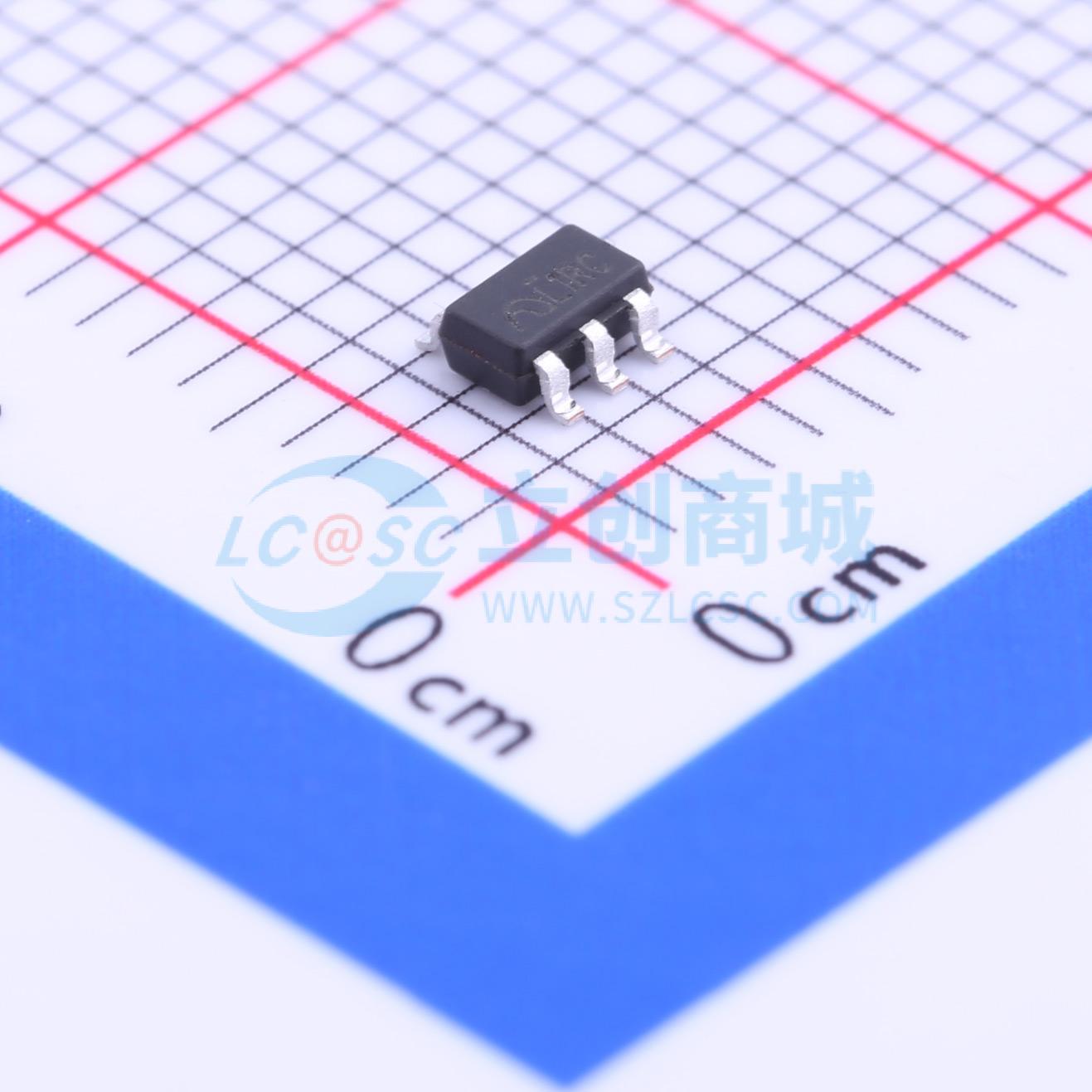

温馨提醒：图片仅供参考，商品以实物为准
ME6221CM5G
400mA、低输出电压可调、高速LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高精度、低噪声的LDO稳压器。输出电压可通过外部电阻设置。片上微调可将参考/输出电压调整到±2%的精度范围内。内部保护功能包括输出电流限制、安全工作区补偿和热关断。电流限制器的反馈电路还可作为输出电流限制器和输出引脚的短路保护。CE功能可关闭稳压器的输出，从而大大降低功耗。可在高达18V的输入电压下工作。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME6221CM5G
- 商品编号
- C236642
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 18V | |
| 输出电压 | 1.25V~5V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 125mV@(100mA) | |
| 静态电流(Iq) | 45uA | |
| 特性 | 过流保护；带使能；热关断 | |
| 工作温度 | -40℃~+150℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ME6221系列是高精度、低噪声的LDO稳压器。输出电压可通过外部电阻设置。片上微调可将参考/输出电压调整至±2%的精度范围内。内部保护功能包括输出电流限制、安全工作区补偿和热关断。电流限制器的反馈电路还可作为输出电流限制器和输出引脚的短路保护。CE功能可关闭稳压器的输出，从而大幅降低功耗。ME6221系列可在最高18V的输入电压下工作。
商品特性
- 通过外部电阻设置电压：1.25V~5.0V
- 最大输出电流：400mA
- 压差：125mV@ IOUT =100mA (Vout=3.3V)
- 工作电压范围：2.8V~18V
- 高精度：±2%
- 待机电流：45uA（典型值）
- 线性调整率：30mV（典型值）
- 温度稳定性≲0.5%
- 热关断保护：165 °C
应用领域
- 消费和工业设备调节点
- 开关电源后置调节
- 硬盘控制器、电池充电器
