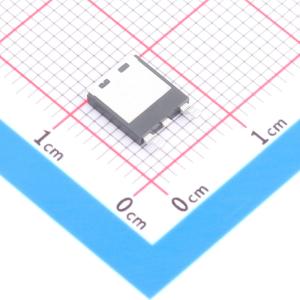

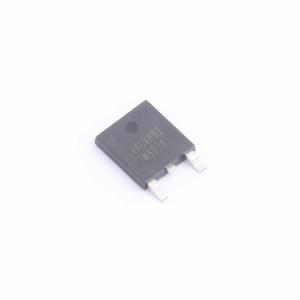

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.17V@10A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 4uA@200V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
采用平面结构和铂掺杂寿命控制技术，设计具有优化的正向压降、超快恢复时间和软恢复性能，确保整体性能、坚固性和可靠性。
商品特性
- 超快恢复时间
- 最高工作结温175°C
- 低正向压降，降低Qrr并实现软恢复
- 低漏电流
- 极低外形，典型高度1.3毫米
- 适合自动化贴装
- 聚酰亚胺钝化，实现高可靠性标准
- 符合MSL 1级，LF最高峰值260°C
- 符合JESD 201 2级晶须测试
应用领域
- 开关电源逆变器交流/直流部分的功率因数校正升压级
- 续流二极管
