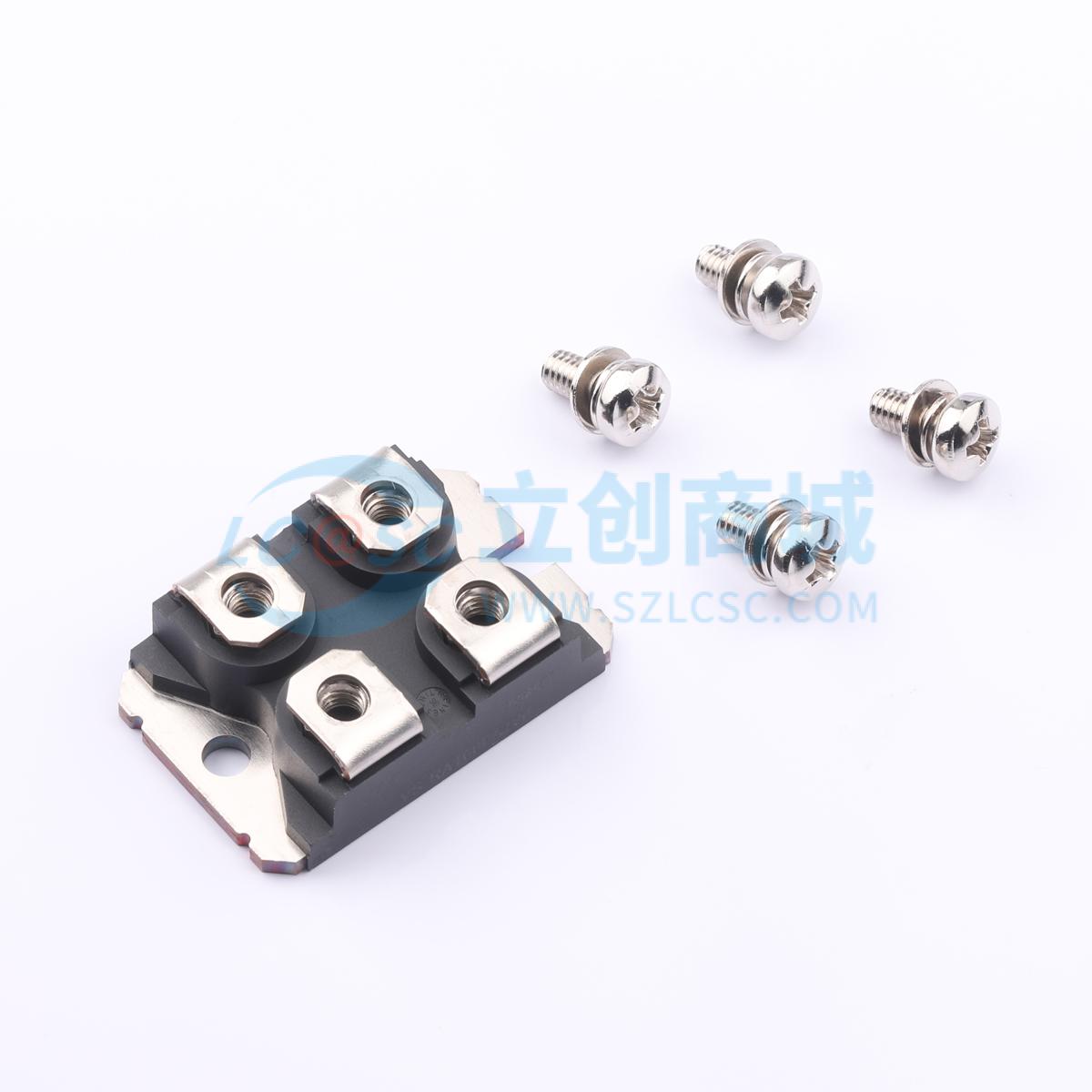

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.27V@100A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 160A | |
| 反向电流(Ir) | 150uA | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 985A |
商品概述
这些器件用于主整流，适用于单相或三相电桥。
商品特性
- 两个完全独立的二极管
- 完全绝缘封装
- 针对极低正向压降优化的高压整流器
- 行业标准外形
- 获UL认证，文件编号E78996
应用领域
- 主整流
- 单相电桥
- 三相电桥
