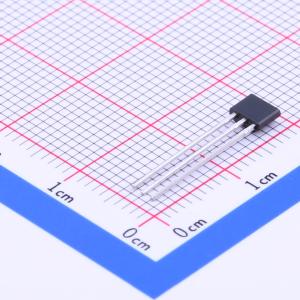

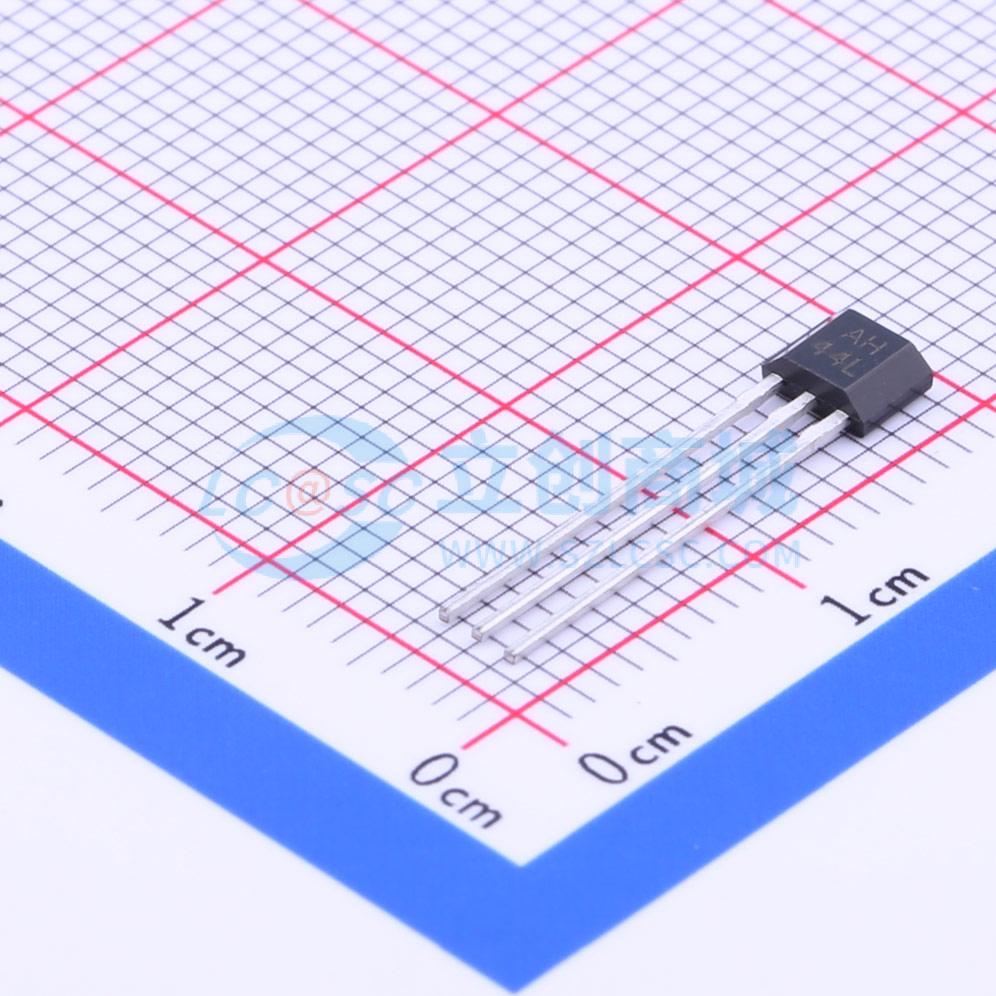

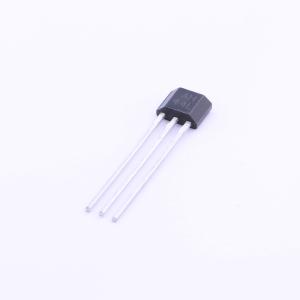

温馨提醒：图片仅供参考，商品以实物为准
AH3144L
单磁极开关型霍尔传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 霍尔传感芯片
- 品牌名称
- 南京艾驰
- 商品型号
- AH3144L
- 商品编号
- C235691
- 商品封装
- TO-92UA
- 包装方式
- 袋装
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - |
商品概述
AH3144可取代AH543。 AH3144是一款数字式单极霍尔电路，具有良好的温度稳定性。AH3144霍尔效应传感器内置有反向电压保护器、电压调整器、温度补偿电路、霍尔电压发生器、信号放大器、史密特触发器和集电极开路输出驱动器等电路单元。性能优良的电压调整器和温度补偿电路，确保传感器在较宽的电压范围和温度范围内稳定地工作，反向电压保护电路避免了传感器受到反向电压的损伤。 AH3144霍尔电路采用Bipolar工艺制成，具有更好的可靠性和稳定性。AH3144提供3款封装形式：SOT - 23 - 3L(M型)、SOT - 89(S型) 和 TO - 92UA(UA型)，均采用100%无铅雾锡电镀框架。
商品特性
- 数字输出
- 全温度范围内稳定
- 工作电压范围4.5V ~ 24V
- 较强的机械应力抗性
- 反向供电保护
- 无触点输出，安全可靠
- 共有SOT - 23 - 3L、SOT - 89和TO - 92UA三种封装
- 产品符合欧盟RoHS指令和REACH法规的要求
应用领域
- 汽车电子、消费电子和工业
- 水流量传感
- 电动转向柱锁
- 门锁系统
- 座椅调节
- 转速测量与转速表
- 电机控制
- 直流无刷电机
