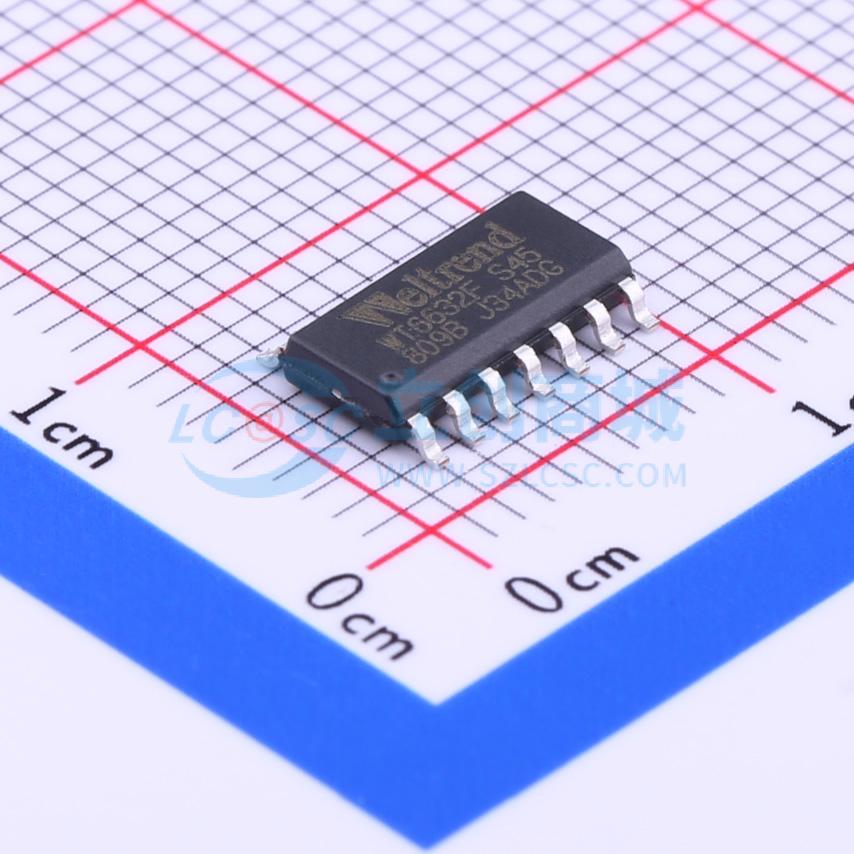

温馨提醒：图片仅供参考，商品以实物为准

WT6632F-SG14BWT-S45

USB Power Delivery 控制器 WT6632F (标准代码版本)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的USB Power Delivery控制器，适用于USB Type-C充电应用，如旅行适配器、充电器等。
品牌名称: Weltrend(伟诠)
商品型号: WT6632F-SG14BWT-S45
商品编号: C194237
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.213克(g)

商品参数

商品概述

WT6632F（标准码版本）是一款高度集成的USB Power Delivery (PD) 控制器，内置了Weltrend专有的标准码，支持USB PD 2.0规范和Qualcomm Quick ChargeTM 3.0技术，适用于USB Type-C充电应用，如旅行适配器、充电器等。通过集成USB PD基带PHY、Type-C检测、分流稳压器、电压和电流监测以及阻塞MOSFET的控制电路，它最大限度地减少了外部组件，从而实现小尺寸和低BOM成本。它支持4V到30V的宽工作范围，无需外部LDO。

商品特性

仅充电的 USB Type-C 下行端口（源）
USB Power Delivery Rev.2.0 基带通信
USB 电池充电规范，修订版 1.2 (BC 1.2) 专用充电端口 (DCP)
Quick Charge 2.0 A 类，5V/9V/12V，高压专用充电端口 (HVDCP)
Quick Charge 3.0 A 类，3.6V 至 12V，HVDCP
内置分流稳压器用于恒定电压 (CV) 和恒定电流 (CC)
提供 USB PD 5V、9V、12V、15V 和 20V 电源输出
根据 Quick Charge 3.0 要求提供高分辨率电压步进
符合 Quick Charge 3.0 电源配置文件设计建议
过压保护 (OVP)
过流保护 (OCP)
低压侧电压输出电流分流监控
10 位 ADC 用于电压和电流监控
外部阻断 MOSFET 控制
内置放电 MOS
内部 RC 振荡器
内部 VDD 稳压器
通用 I/O (GPIO)
支持节能模式
工作电压范围：3V~30V
工作温度范围：-20°C~+105°C
封装：14 引脚 SOP

应用领域

USB Type-C 旅行转换插头和充电器
转换插头/充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB充电芯片
	USB协议版本	PD 2.0；QC 2.0；QC 3.0

	属性	参数值
	工作电压	3V~30V
	工作温度	-20℃~+105℃
