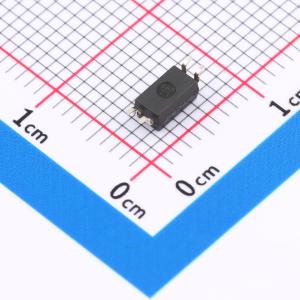

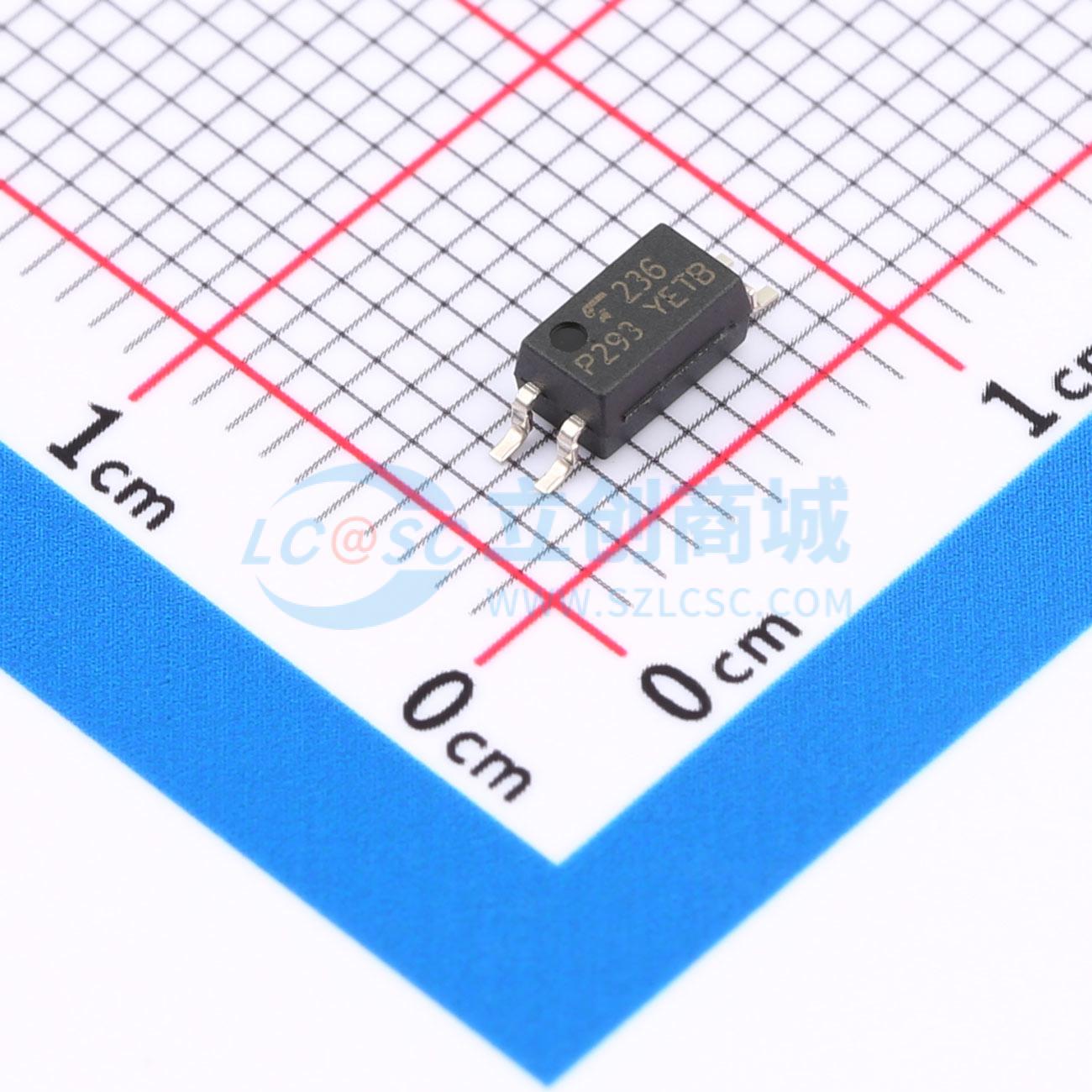

TLP293(Y-TPL,E
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLP293是一款低输入、高隔离型光电耦合器，采用SO4封装，由一个与铟镓砷（InGaAs）红外发光二极管光耦合的光电晶体管组成。由于TLP293保证了高隔离电压（3750 Vrms）和较宽的工作温度范围（-55至125 °C），因此适用于可编程控制器等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP293(Y-TPL,E
- 商品编号
- C194122
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
