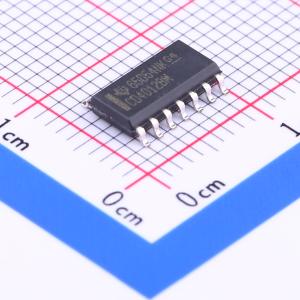

  • CD4012BM商品缩略图

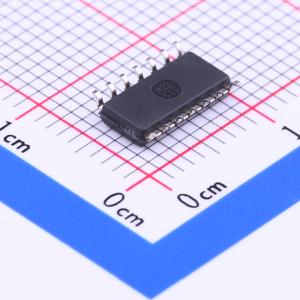

  • CD4012BM商品缩略图
  • CD4012BM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4012BM

高压型CMOS与非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4012B 2 通道、4 输入、3V 至 18V 与非门
品牌名称
TI(德州仪器)
商品型号
CD4012BM
商品编号
C194120
商品封装
SOIC-14​
包装方式
管装
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量2
工作电压3V~18V
静态电流(Iq)1uA
灌电流(IOL)3.4mA
拉电流(IOH)3.4mA
输入高电平(VIH)3.5V~11V
属性参数值
输入低电平(VIL)1.5V~4V
输出高电平(VOH)9.95V;4.95V;14.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)90ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量4
功能特性-

商品概述

本系列为额定电压20 V的高压型CMOS与非门,包含以下器件:CD4011B为四路2输入与非门,CD4012B为两路4输入与非门,CD4023B为三路3输入与非门。CD4011B、CD4012B和CD4023B可为系统设计人员直接实现与非功能,对现有CMOS门电路产品系列进行补充,所有输入和输出均经过缓冲。CD4011B、CD4012B和CD4023B提供多种封装选项:14引脚密封双列直插陶瓷封装(后缀F3A)、14引脚双列直插塑料封装(后缀E)、14引脚小外形封装(后缀M、MT、M96、NSR)、14引脚薄型收缩小外形封装(后缀PWR);CD4011B和CD4023B还额外提供14引脚薄型收缩小外形封装(后缀PW)。

商品特性

  • 典型传播延迟时间为60 ns(CL = 50 pF,VDD = 10 V条件下)
  • 输入输出均经过缓冲
  • 标准化对称输出特性
  • 全封装温度范围下,18 V时最大输入电流为1 μA;25℃、18 V条件下最大输入电流为100 nA
  • 20 V下静态电流经过100%测试
  • 支持5 V、10 V、15 V参数额定值
  • 全封装温度范围下的噪声容限:1 V(VDD = 5 V时);2 V(VDD = 10 V时);2.5 V(VDD = 15 V时)
  • 符合JEDEC试行标准No. 13B《“B”系列CMOS器件描述的标准规范》的所有要求
