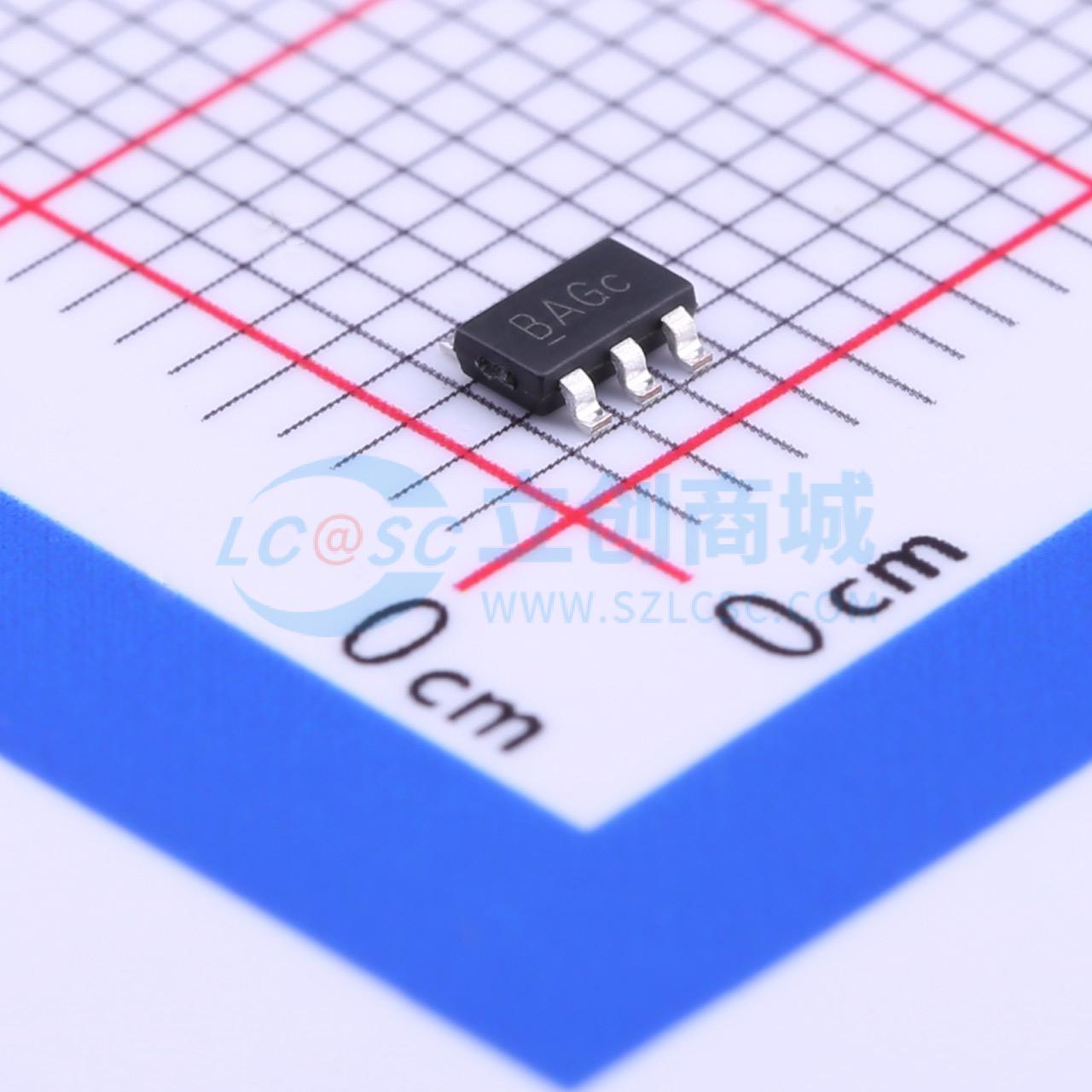

BL4054B-42TPTRN

具备热调节功能的800mA独立线性锂离子电池充电器停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL4054/BL4054B 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。无需外部检测电阻，且由于采用内部 MOSFET 架构，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制管芯温度
品牌名称: BL(上海贝岭)
商品型号: BL4054B-42TPTRN
商品编号: C194062
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

BL4054/BL4054B 是一款完整的单节锂离子电池恒流/恒压线性充电器。无需外部检测电阻，由于采用内部 MOSFET 架构，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，BL4054/BL4054B 会自动终止充电周期。当移除输入电源（壁式适配器或 USB 电源）时，BL4054/BL4054B 会自动进入低电流状态，使电池放电电流降至 2μA 以下。BL4054/BL4054B 可进入关断模式，将电源电流降至 25μA。其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。 BL4054 和 BL4054B 之间的唯一区别在于，上电时，BL4054 会先检查电池电压，除非电池电压低于自动再充电阈值，否则不会开始充电。BL4054B 不进行此检查。因此，BL4054B 可始终保证高电池容量，而 BL4054 可在某些特定应用中防止电池反复充电。

商品特性

可编程充电电流高达 800mA
无需 MOSFET、检测电阻或阻塞二极管
预设 4.2V 充电电压，精度为 ±1%
用于电量计量的充电电流监测输出
热调节可在无过热风险的情况下最大化充电速率
可直接通过 USB 端口为单节锂离子电池充电
过压保护
自动再充电
充电状态输出引脚
C/10 充电终止
关断模式下电源电流为 25μA
2.9V 涓流充电阈值
软启动限制浪涌电流
采用 5 引脚 SOT - 23 封装

应用领域

蜂窝电话和智能手机
充电座和托架
蓝牙应用
个人数字助理 (PDA)
MP3/MP4/MP5 播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 2 个)

个

起订量：2 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	800mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	25uA
