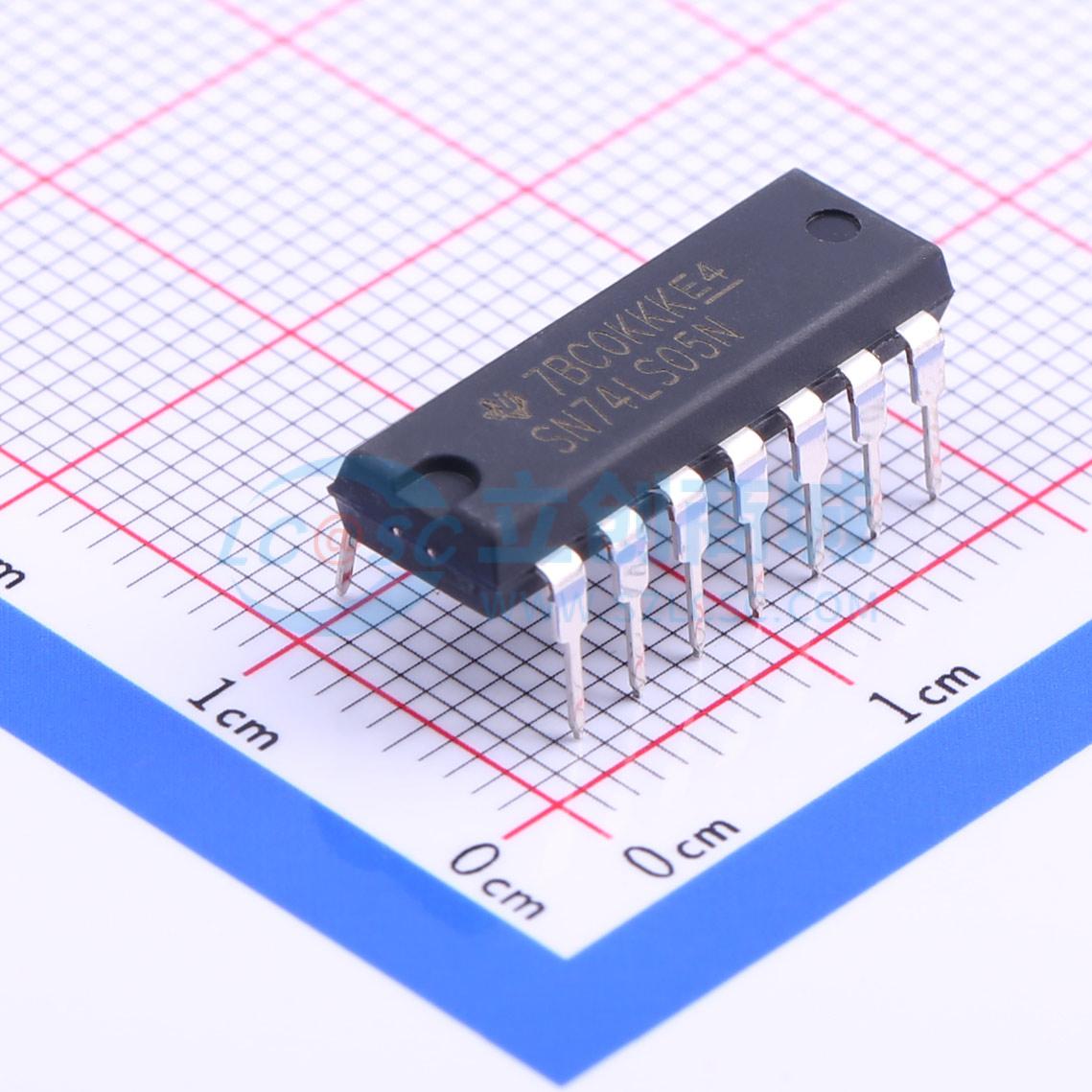

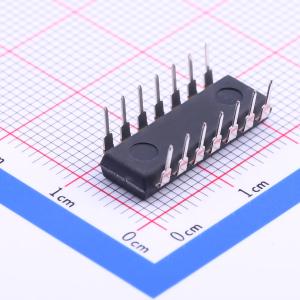

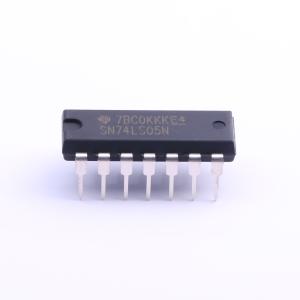

温馨提醒：图片仅供参考，商品以实物为准
SN74LS05N
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS05 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS05N
- 商品编号
- C234697
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 32ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
这些器件包含六个独立反相器。要正常工作，开集输出需要上拉电阻。这些器件可连接至其他开集输出，以实现低电平有效线或或高电平有效线与功能。开集器件通常用于产生高VOH电平。
