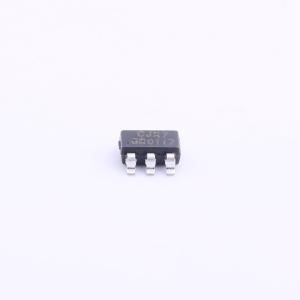

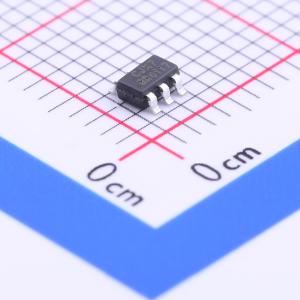

温馨提醒：图片仅供参考，商品以实物为准
BL9352A
45V 输入，1.6MHz 开关频率，600mA 输出电流的降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL9352A 是一款宽输入范围、高效率、高频 DC-DC 降压开关稳压器,能够提供高达 600mA 的连续输出电流。该器件具有固定的 1.6MHz 开关频率,内部补偿功能,以及多种保护机制,适用于智能、工业和电力计量等应用。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL9352A
- 商品编号
- C193985
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~45V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 690uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BL9352A是一款宽输入范围、高效率、高频的直流-直流降压开关稳压器，能够提供高达0.6A的输出电流。 该电流模式PWM控制的转换器具有1.6MHz的固定开关频率，允许使用小型外部元件，如陶瓷输入和输出电容，以及小型电感器。 包括冷启动和双电池应急启动，其最小输入电压低至4.5V，最大可达45V，甚至能承受更高的瞬态电压。在如此高的输入电压下，线性稳压器在提供高供电电流时会过热，因此必须使用如BL9352A这样的高效开关稳压器来减少热耗散。 BL9352A采用SOT23-6封装。 45V、1.6MHz、600mA降压转换器
商品特性
- 宽输入工作范围：4.5V至45V
- 420mΩ内部NMOS
- 在输入16V、输出12V、L = 47uH、负载300mA时，效率高达95%
- 内部补偿
- 能够提供600mA连续输出电流
- 固定1.6MHz PWM工作模式
- 内部软启动
- 输出电压可调节至低至0.795V
- 逐周期电流限制
- 电流模式控制
- 短路保护
- 逻辑控制关断，使能端EN可短接至VIN
- 热关断和欠压锁定
- 采用SOT23-6封装
应用领域
- 智能/工业/电力仪表
- 工业应用
- 汽车应用
