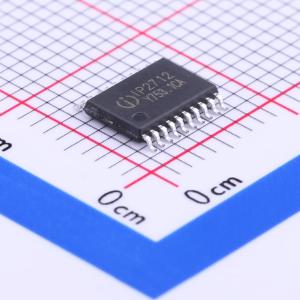

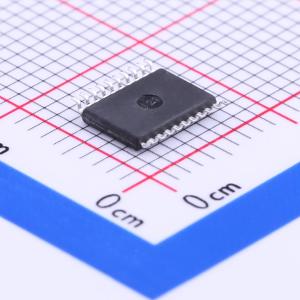

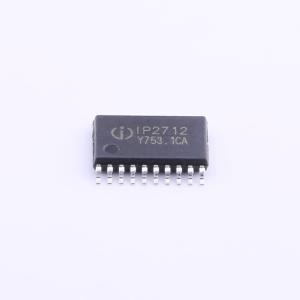

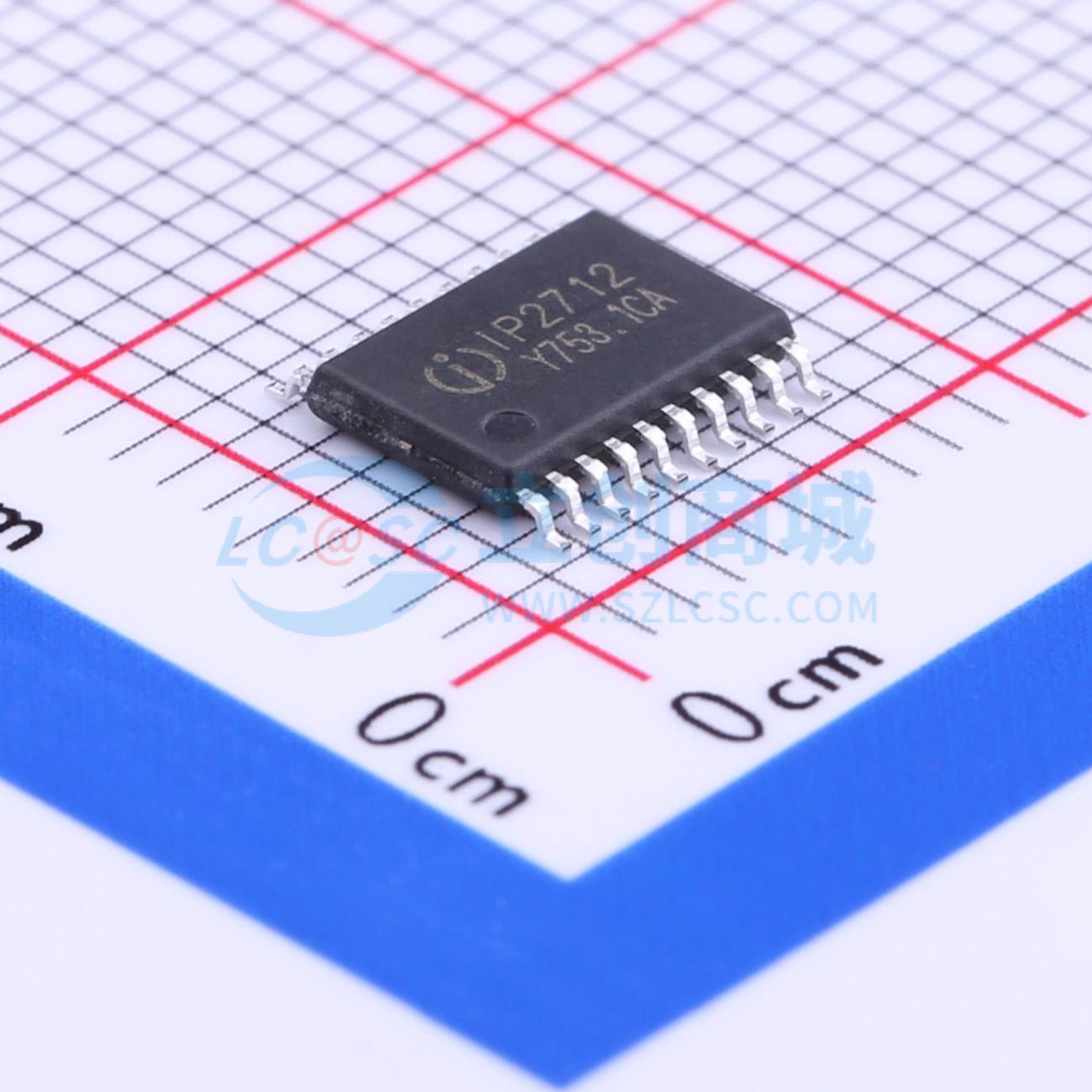

IP2712
IP2712
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成 USB TYPE-C PD3.0、QC3.0/2.0/MTK 高压快充协议的电源管理 SOC
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2712
- 商品编号
- C193909
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.5V~22V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
IP2712 是一款集成 USB TYPE-C 输出协议、USB Power Delivery(PD3.0)输出协议、QC3.0/2.0 输出快充协议（兼容 DCP 识别功能，兼容 BC1.2、苹果和三星手机）、MTK PE+1.1、FCP、SCP 等多功能的电源管理 SOC，为适配器、车充等单向输出应用提供完整的 TYPE-C 解决方案。
商品特性
- 集成 USB TYPE-C 协议
- 集成 TYPE-C DFP 协议
- 自动检测 TYPE-C 设备的插入和拔出
- 集成 USB Power Delivery（PD3.0）协议
- 集成硬件的双向标记编解码（BMC）协议
- 集成物理层协议（PHY）
- 集成硬件 CRC
- 集成 PD3.0 协议
- 集成对 E-MARK 线缆的识别和支持
- 支持 Hardware Reset
- 集成 QC3.0/2.0 快充协议
- 集成 QC3.0/2.0 输出快充协议
- 支持 CLASS A 和 CLASS B 电压等级
- 兼容 BC1.2/APPLE/SAMSUNG 充电协议
- 集成电压反馈调节机制
- 支持 MTK PE+1.1 快充
- 支持 FCP/SCP 快充
- 内置 5V 600mA VCONN 开关切换路径
- 集成外扩 5V~20V 功率 MOS 的开关控制
- 集成 ADC 检测外扩 MOS 路径电流
- 内置功率路径管理
- 内置自动控制泄放电路功能
- 内置 14bit ADC
- 内置对 VBUS 电压、电流的检测
- 内置对电池电压的检测
- 内置对 VCONN 电压的检测
- 低功耗
- 待机平均电流小于 100uA
- 封装：TSSOP20L
应用领域
- 单向快充输出应用
- 交流电源适配器
- 车充
- 带 PD 输出功能的系统应用
