商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.34V@100A | |
| 直流反向耐压(Vr) | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 310A | |
| 反向电流(Ir) | 50uA@400V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 1.3kA |
商品概述

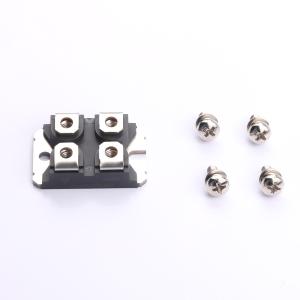

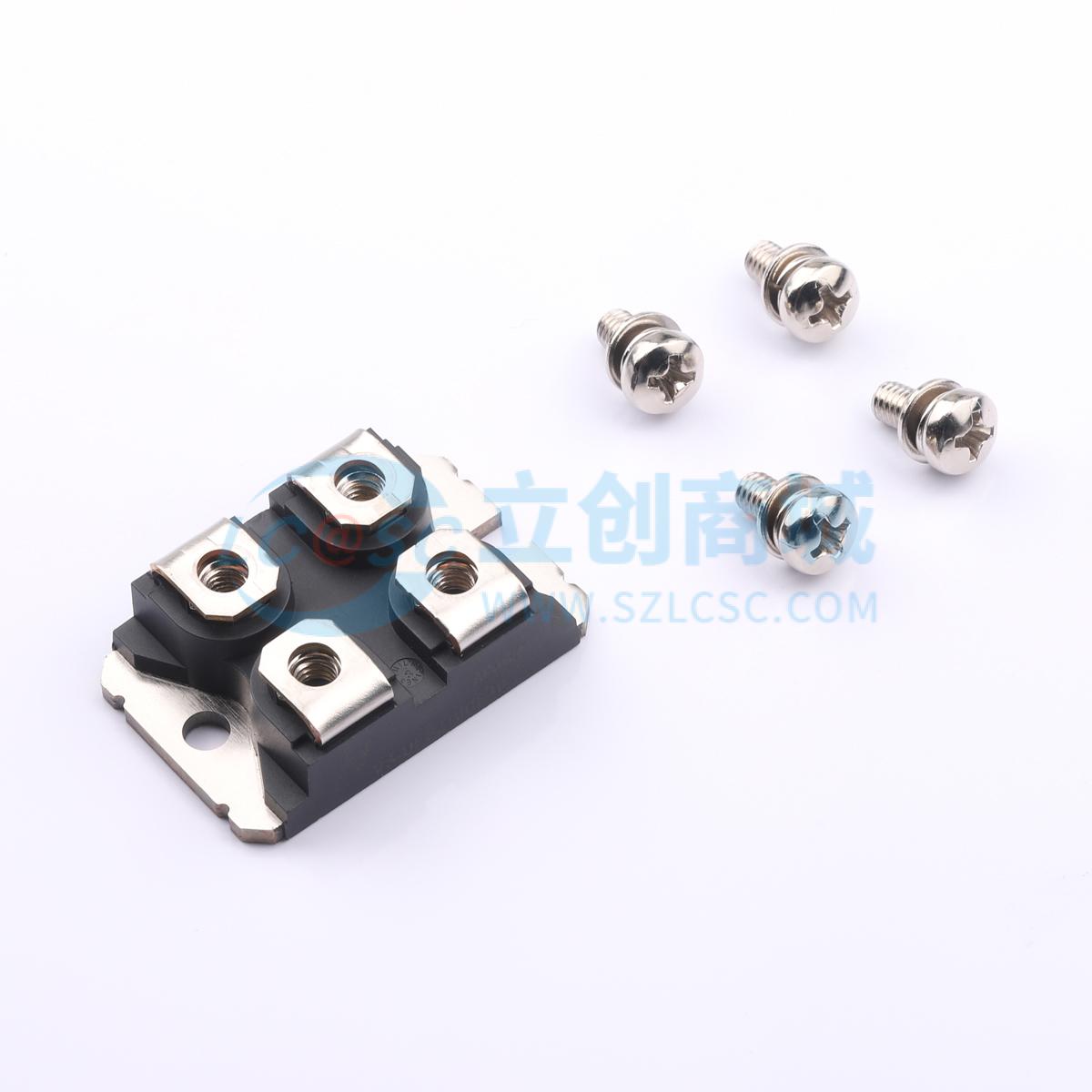

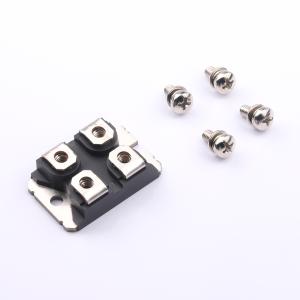

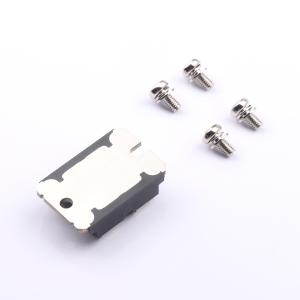

VS-UFB310CB40非绝缘模块在紧凑的行业标准SOT-227封装中集成了两个先进的超快恢复整流器。二极管的平面结构和铂掺杂寿命控制，提供了超软恢复电流波形，以及整体性能、耐用性和可靠性特性。这些器件适用于高频应用，其中开关能量并非总能量的主要部分，如焊接机、开关电源、DC/DC转换器的输出整流阶段。它们极其优化的存储电荷和低恢复电流，减少了开关元件（和缓冲器）的过耗散以及电磁干扰/射频干扰。
商品特性
- 非绝缘封装
- 超快反向恢复
- 超软反向恢复电流波形
- 针对功率转换优化：适用于焊接和工业开关电源应用
- 与其他SOT-227封装插件兼容
- 易于组装
- 可直接安装到散热器上
- 通过UL认证，文件编号E222165
- 为工业级设计并通过认证
应用领域
- 焊接机
- 开关电源
- DC/DC转换器
