温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.65V@200A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 330A | |
| 反向电流(Ir) | 150uA@600V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 1.13kA |
商品概述

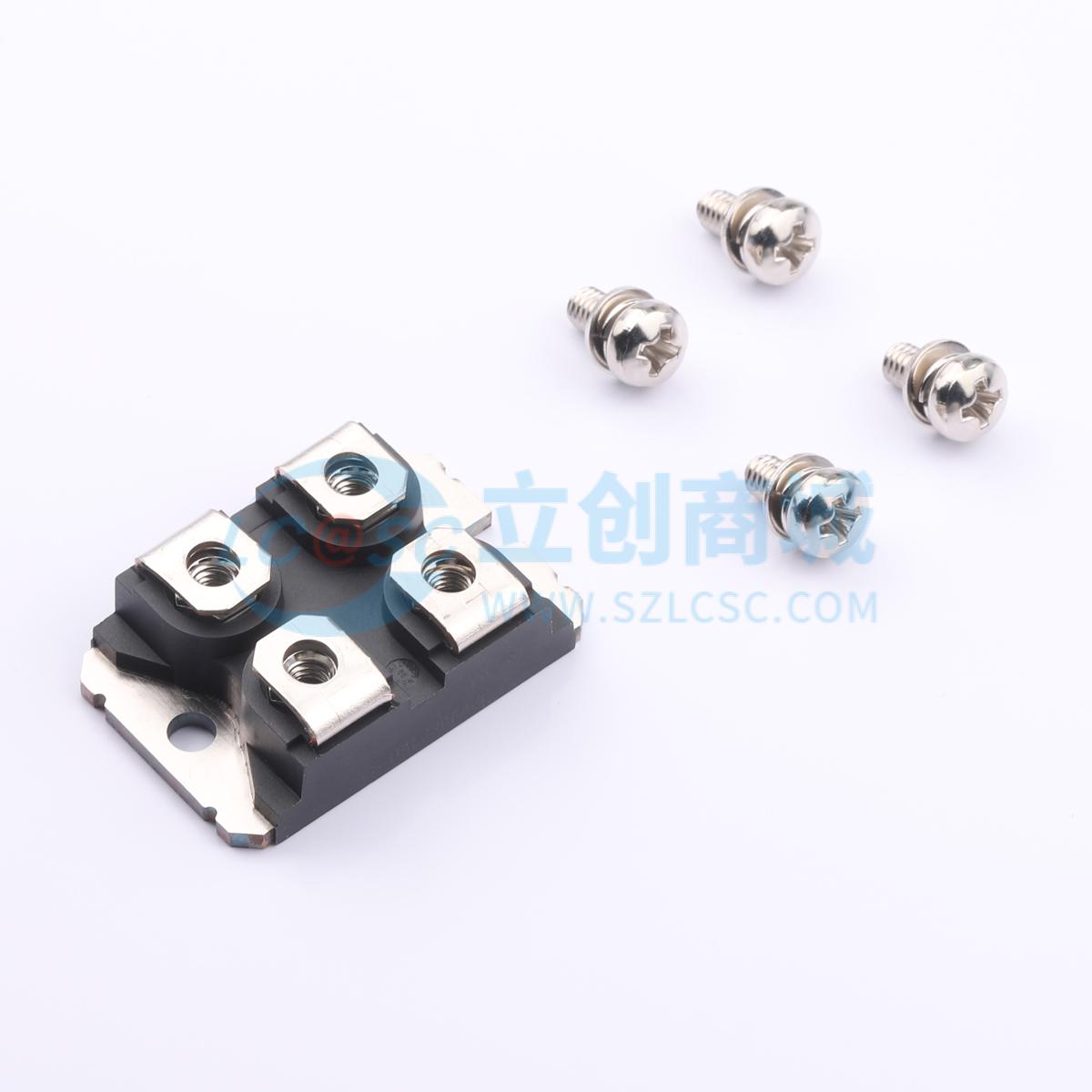

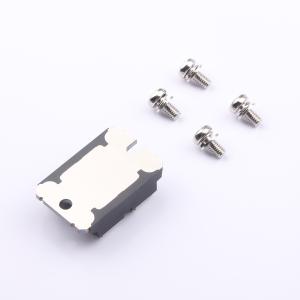

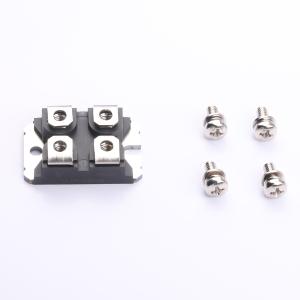

VS - UFL330FA60绝缘模块在紧凑的行业标准SOT - 227封装中集成了两个先进的超快恢复整流器。采用第四代FRED技术，具有超低正向电压VF，针对IGBT续流二极管进行了软开关优化。最小化的导通损耗、优化的存储电荷和低恢复电流使开关损耗最小化，并减少了开关元件和缓冲器中的过耗散。
商品特性
- 第四代FRED Pt二极管技术
- 两个完全独立的二极管
- 完全绝缘的封装
- 超快、软反向恢复，最高工作结温（TJ最大值 = 175°C）
- 低正向压降
- 针对功率转换进行了优化：适用于焊接和工业开关电源应用
- 易于使用和并联
- 行业标准外形
- 通过UL认证，档案编号E78996
- 专为工业级设计和认证
应用领域
- 焊接
- 工业开关电源
