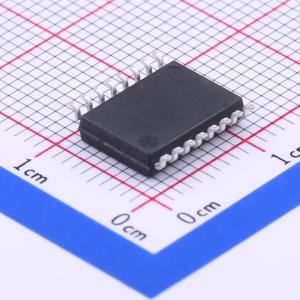

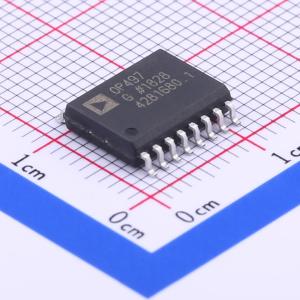

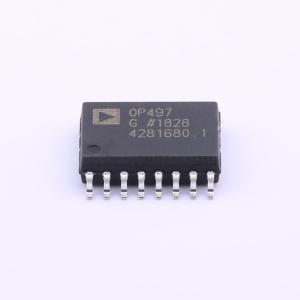

温馨提醒：图片仅供参考，商品以实物为准
OP497GSZ-REEL
精密皮安输入电流四运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密、皮安级输入电流、四通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP497GSZ-REEL
- 商品编号
- C193698
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 150V/ms | |
| 输入偏置电流(Ib) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200pA | |
| 噪声密度(eN) | 17nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 114dB | |
| 输入失调电流温漂(Ios TC) | 300pA/℃ | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | 2V~20V；-20V~-2V |
商品概述
OP497是一款四运放，采用节省空间的行业标准16引脚SOIC封装，具备精密性能。它集卓越的精度、低功耗和极低的输入偏置电流于一身，使四运放OP497在众多应用中都非常实用。
OP497的精密性能包括极低的失调电压（< 50 μV）和低漂移（< 0.5 μV/℃）。开环增益超过2000 V/mV，确保在每个应用中都具有高线性度。其共模抑制比 > 120 dB，可消除共模信号引起的误差。OP497的电源抑制比 > 120 dB，可最大程度减少电池供电系统中失调电压的变化。OP497每个放大器的电源电流 < 625 μA，并且可以在低至 ±2 V的电源电压下工作。
OP497采用具有偏置电流消除功能的超β输入级，可在所有温度下保持皮安级的偏置电流。这与FET输入运算放大器形成对比，后者的偏置电流在25 ℃时处于皮安范围，但温度每升高10 ℃就会翻倍，在85 ℃以上达到纳安范围。OP497在25 ℃时的输入偏置电流 < 100 pA。
结合了高精度、低功耗和低偏置电流的特点，OP497非常适合多种应用，包括仪表放大器、对数放大器、光电二极管前置放大器和长期积分器。
商品特性
- 低失调电压：最大75 μV
- 低失调电压漂移：最大1.0 μV/℃
- 极低的偏置电流
- 25 ℃：最大150 pA
- -40 ℃至 +85 ℃：最大300 pA
- 非常高的开环增益：最小2000 V/mV
- 低电源电流（每个放大器）：最大625 μA
- 可在 ±2 V至 ±20 V的电源下工作
- 高共模抑制比：最小114 dB
应用领域
- 应变计和电桥放大器
- 高稳定性热电偶放大器
- 仪表放大器
- 光电流监测器
- 高增益线性放大器
- 长期积分器/滤波器
- 采样保持放大器
- 峰值检测器
- 对数放大器
- 电池供电系统
