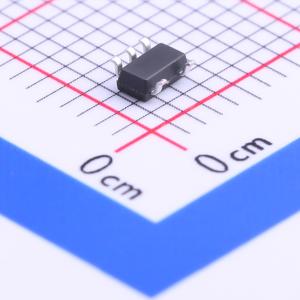

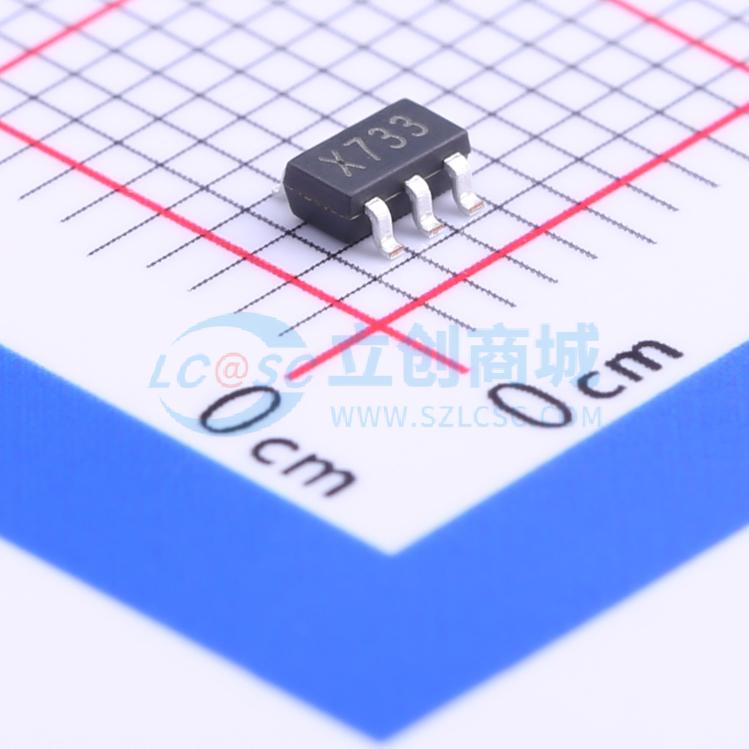

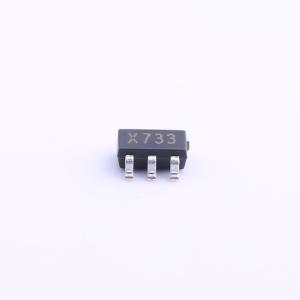

温馨提醒：图片仅供参考，商品以实物为准

SGM2007-3.3XN5/TR

输入5.5V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 负载动态响应好，可用于RF模块电源
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2007-3.3XN5/TR
商品编号: C193687
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

SGM2007/A系列是低功耗、低噪声、低压差CMOS线性稳压器，输入电压范围为2.5V至5.5V，输出电流可达300mA。它们是低电压、低功耗应用的理想选择。超低的地电流（输出300mA时为200μA）使该产品在电池供电的电源系统中颇具吸引力。SGM2007/A系列还具备超低的压差（输出300mA时为300mV），可延长便携式电子产品的电池使用寿命。对于需要安静电压源的系统，如射频应用，SGM2007/A系列的超低输出噪声（30μVRMS）和高电源抑制比（PSRR）将使其受益。连接到器件BP引脚的外部噪声旁路电容可进一步降低噪声水平。输出电压预设在1.5V至5.0V范围内。其他特性包括10nA逻辑控制关断模式、折返式限流和热关断保护。器件采用5引脚SOT23封装。

商品特性

低输出噪声：典型值30μVRMS（10Hz至100KHz）
超低压差：输出300mA时为300mV
低空载电源电流：77μA
输出300mA时低工作电源电流：200μA
高电源抑制比（1KHz时为73dB）
热过载保护
输出限流
10nA逻辑控制关断
多种输出电压版本可选：固定输出电压有1.8V、2.5V、2.7V、2.8V、2.85V、2.9V、3.0V、3.3V和3.6V；可调输出电压范围为1.5V至5.0V

应用领域

蜂窝电话
无绳电话
小灵通电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
掌上电脑
电子记事本
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	73dB@(1KHz)
	压差	300mV@(300mA)

	属性	参数值
	静态电流(Iq)	200uA
	噪声	30uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
