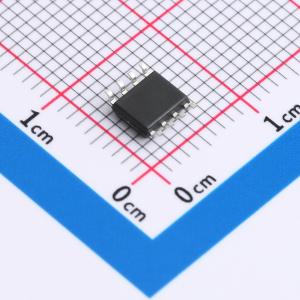

SN65HVD1040DR-JSM

SN65HVD1040DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXD支持2~5.5V输入,12KV ESD保护高抗电磁干扰 1Mbps高速具有总线唤醒、过温及短路保护功能 CAN总线收发器芯片 -40℃~+105℃
品牌名称: JSMSEMI(杰盛微)
商品型号: SN65HVD1040DR-JSM
商品编号: C21714364
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19164克(g)

商品参数

商品概述

SN65HVD1040满足或者超过ISO11898标准中规定的对于采用控制器局域网络（CAN）的应用所要求的技术规范。作为CAN收发器，SN65HVD1040能够为信号传输速率高达1Mbps的CAN控制器提供差分传输和接收。SN65HVD1040设计能够运行于恶劣环境中，芯片总线引脚具有±12kV ESD保护等级，支持总线从 -58V至58V电压，芯片还内置过温保护和短路保护电路。STB输入（引脚8）用于在两个不同的运行模式之间做出选择，即高速模式或低速模式。使用中可通过将STB引脚接地来选择高速运行模式。如果一个逻辑高电平被加在SN65HVD1040的STB引脚上，此时芯片进入低功率总线监控待机模式。当SN65HVD1040运行在低功耗总线监控待机模式下的时候，总线上一个大于5us的显性位由总线监控电路传递到接收器输出。然后，当此器件需要向总线传输数据时候，本地协议控制器可以重新激活此器件。

商品特性

速率高达1M bps
显性超时功能
过温及短路保护
具有总线唤醒功能的低功耗待机模式
未上电节点不干扰总线
至少允许110个节点连接到总线
高抗电磁干扰能力
为串行引脚提供增强型静电(ESD)保护
HBM人体模式：±12kV IEC 61000 - 4 - 2：接触放电±8kV 空气放电 ±12kV

应用领域

多通道数据采集
压力传感器
动态分析仪
模式分析
工业控制
汽车及交通运输
建筑自动化
供热通风及空调系统

数据手册PDF

放大查看下载PDF

优惠活动

5.1折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	1Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	50mA
	工作温度	-40℃~+150℃
	静态电流	15uA
