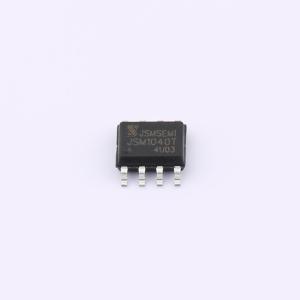

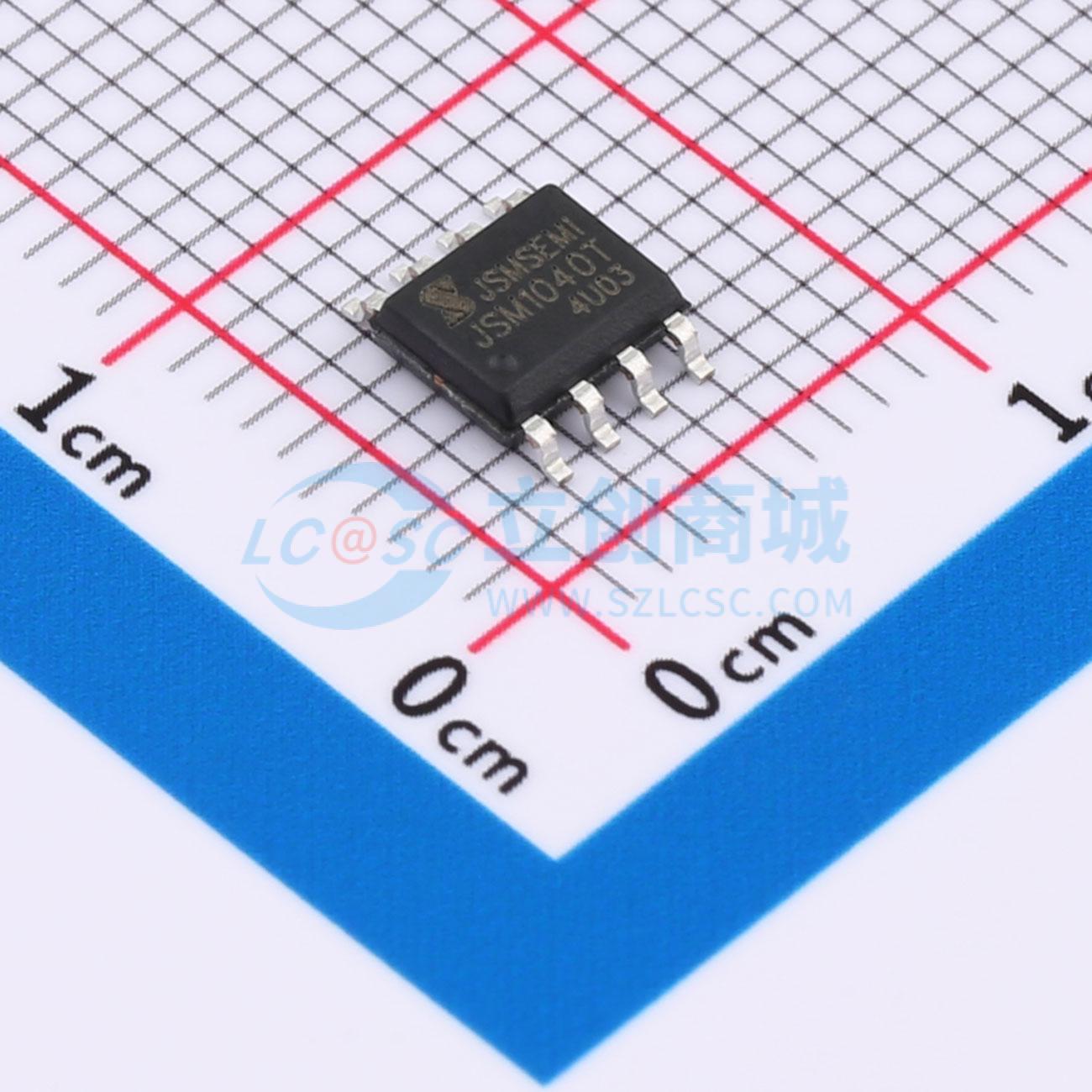

JSM1040T
1Mbps高速具有总线唤醒功能的CAN总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TXD支持2~5.5V输入,12KV ESD保护 高抗电磁干扰 1Mbps高速具有总线唤醒、过温及短路保护功能 CAN总线收发器芯片 -40℃~+105℃
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM1040T
- 商品编号
- C21714365
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1916克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 15uA | |
| 功能特性 | 短路保护；唤醒功能；热关断保护；ESD保护；TXD占优超时；低功耗模式；使能 |
商品概述
JSM1040T 符合或超越 ISO11898 标准中针对控制器局域网应用的技术规范。该器件作为 CAN 收发器，可为信号传输速率高达 1 Mbps 的 CAN 控制器提供差分传输和接收功能。其设计旨在恶劣环境中可靠工作，总线引脚具备 ±12 kV ESD 保护能力，支持总线电压范围从 -58V 至 58V，并内置过温保护与短路保护电路。STB 输入引脚用于在高速模式与低功耗总线监控待机模式之间进行选择。将 STB 引脚置为低电平可选择高速运行模式。将 STB 引脚置为逻辑高电平时，器件进入低功耗总线监控待机模式。在此模式下，总线上持续时间超过 5 μs 的显性位将由总线监控电路传递至接收器输出。当需要向总线传输数据时，本地协议控制器可重新激活该器件。
商品特性
- 传输速率高达 1 Mbps
- 显性超时功能
- 过温及短路保护
- 具备总线唤醒功能的低功耗待机模式
- 未上电节点不影响总线
- 支持至少 110 个节点连接到总线
- 高抗电磁干扰能力
- 为串行引脚提供增强型静电放电保护
- 人体模型：±12 kV
- IEC 61000-4-2 接触放电：±8 kV
- IEC 61000-4-2 空气放电：±12 kV
应用领域
- 多通道数据采集
- 压力传感器
- 动态分析仪
- 模式分析
- 工业控制
