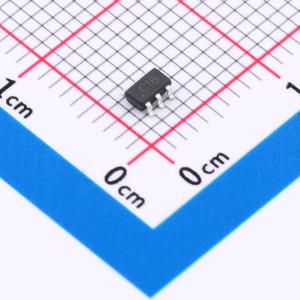

温馨提醒：图片仅供参考，商品以实物为准
SLESD0514TL
TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLESD0514TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD0514TL的典型电容（I/O到I/O）仅为0.2pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD0514TL采用小型SOT - 23 - 6L封装。每个SLESD0514TL器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性的综合特性，使SLESD0514TL非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0514TL的低钳位电压可确保受保护IC承受的应力最小。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD0514TL
- 商品编号
- C21714293
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.040233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
SLESD0514TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD0514TL的典型电容（I/O到I/O）仅为0.2pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD0514TL采用小型SOT - 23 - 6L封装。每个SLESD0514TL器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性的综合特性，使SLESD0514TL非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0514TL的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±20KV（接触）、IEC 61000 - 4 - 2（ESD）±25KV（空气）、IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装
- 小型封装（2.9mm * 2.8mm * 1.1mm）
- 保护四条数据线和一条Vcc线
- 低电容：0.2pF（I/O到I/O）
- 低漏电流
- 低钳位电压
应用领域
- 串行ATA
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
