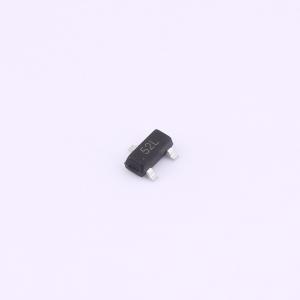

温馨提醒：图片仅供参考，商品以实物为准

SLESD0502TL

TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLESD0502TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。SLESD0502TL的典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD0502TL采用小型SOT - 23封装。每个SLESD0502TL器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性，使SLESD0502TL非常适合用于高速数据端口。SLESD0502TL的钳位电压可确保受保护IC承受的应力最小。
品牌名称: Slkor(萨科微)
商品型号: SLESD0502TL
商品编号: C21714294
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.0356克(g)

商品参数

商品概述

SLESD0502TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。SLESD0502TL的典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD0502TL采用小型SOT - 23封装。每个SLESD0502TL器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性，使SLESD0502TL非常适合用于高速数据端口。SLESD0502TL的钳位电压可确保受保护IC承受的应力最小。

商品特性

高速数据线瞬态保护
IEC 61000 - 4 - 2（ESD）±15kV（空气放电）±8kV（接触放电）
IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
电缆放电事件（CDE）
小封装（2.9mm × 2.4mm × 1.0mm）
可保护两条数据线
低电容：典型值0.2pF（I/O - I/O）
低漏电流
低钳位电压

应用领域

串行ATA
台式机、服务器和笔记本电脑
PCI Express
MDDI端口
USB数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

6折

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
