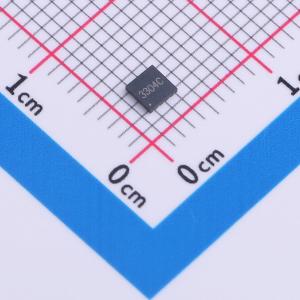

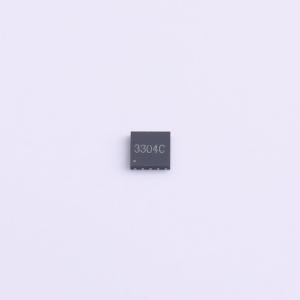

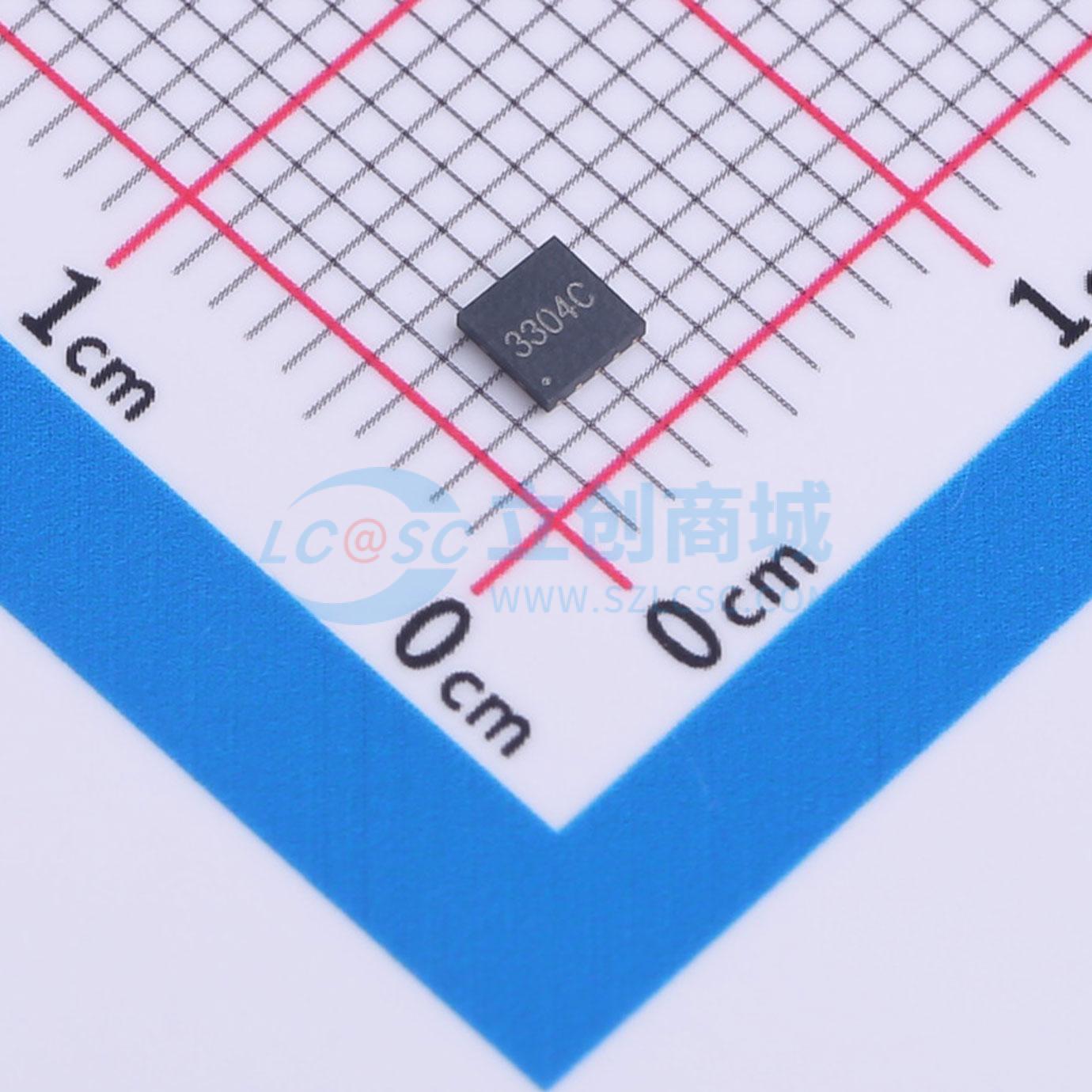

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP2504N.TCT-ES
极性：单向 四路保护 反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.0V 钳位电压:7V 峰值脉冲电流:40A (8/20us) ,电容Cj：4pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V低容4路单向+带VBUS防护ESD静电防护器件，40A，30kV，CJ：4.0/160pF；HDBT/HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP2504N.TCT-ES
- 商品编号
- C21713869
- 商品封装
- DFN2626-10L
- 包装方式
- 编带
- 商品毛重
- 0.035133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V；13V；12V；6V | |
| 峰值脉冲电流(Ipp) | 40A | |
| 峰值脉冲功率(Ppp) | 650W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4pF |
商品概述
RCLAMP2504N.TCT-ES 旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间受限设计中理想的静电放电保护器件。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- 接触放电保护等级：±30kV
- 空气放电保护等级：±30kV
- 峰值脉冲功率（IO 至 GND，8/20us 波形）：650W
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 典型结电容：4pF
应用领域
- 计算机
- 通信系统
- 有线和无线电话机
- 打印机
- 手机及配件
- 机顶盒
