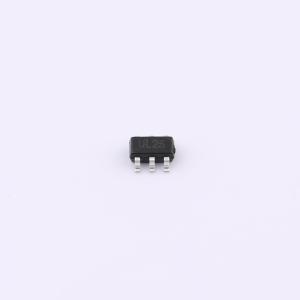

温馨提醒：图片仅供参考，商品以实物为准
PESD2ETH-D-ES
4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 2路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD2ETH-D-ES
- 商品编号
- C21713866
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 70W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
PESD2ETH-D-ES是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。其专门设计用于保护连接至数据和传输线路的敏感电子组件，使其免受静电放电引起的过应力影响。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±12kV接触放电
- ±17kV空气放电
- 70W峰值脉冲功率（8/20us）
- 低漏电流
- 工作电压：5V
- 符合RoHS标准
- 保护两条单向线路
- 低钳位电压
应用领域
- 便携式电子设备
- USB 2.0和USB 3.0
- HDMI 1.3和HDMI 1.4
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 笔记本电脑
