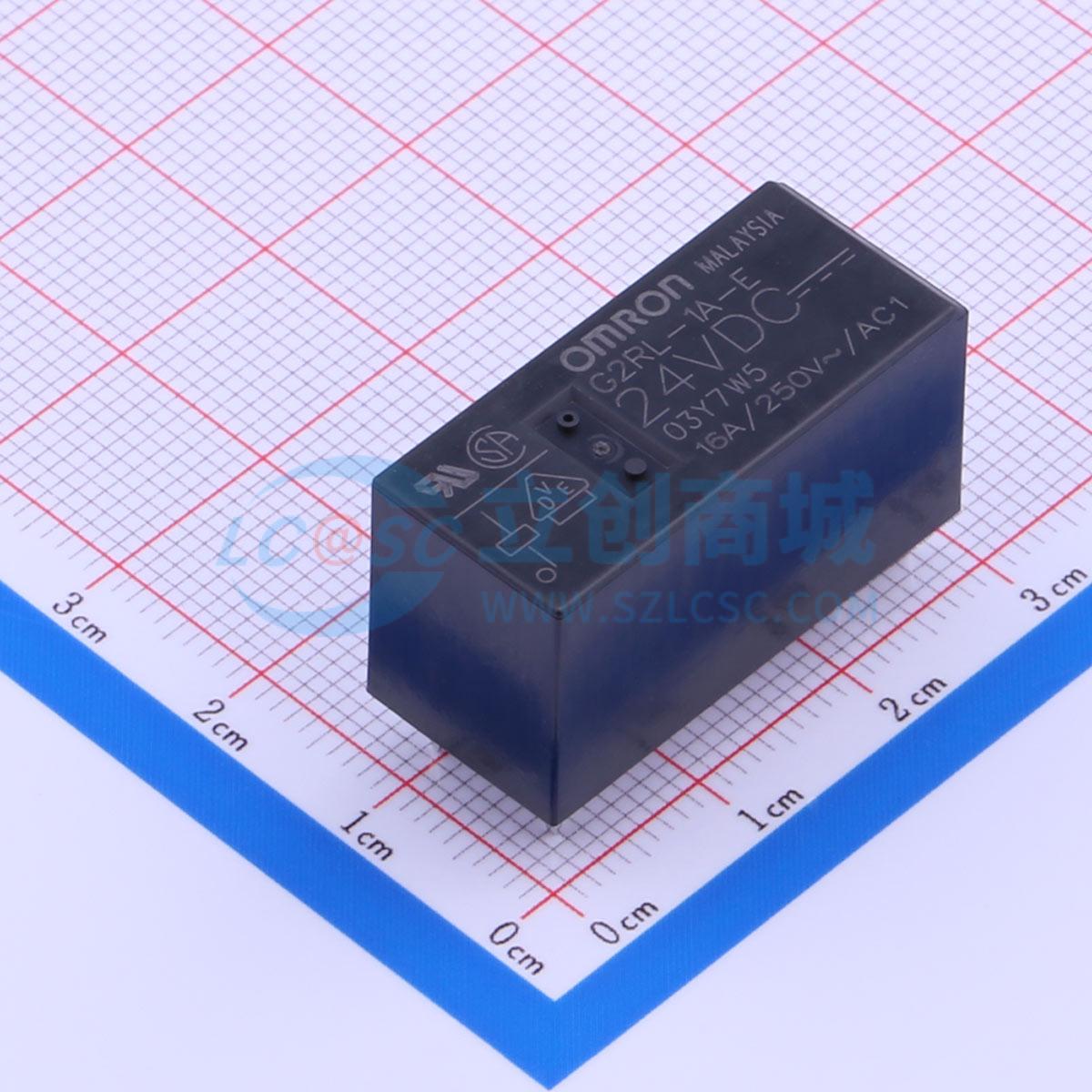

温馨提醒：图片仅供参考，商品以实物为准
G2RL-1A-E DC24
PCB功率继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15.7mm纤薄型功率继电器，适合用于微型设备。提供种类丰富的单极、双极、大容量型（16A）和高灵敏度型(250mW）继电器。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G2RL-1A-E DC24
- 商品编号
- C231362
- 商品封装
- DIP,28.8x12.5mm
- 包装方式
- 管装
- 商品毛重
- 10克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 16A@250VAC；16A@24VDC | |
| 最大切换电压 | 440V@AC；300V@DC | |
| 额定线圈功率 | 400mW | |
| 触点材料 | 银合金(无镉) | |
| 最大切换电流 | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 1.44kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 28.8mm | |
| 宽度 | 12.5mm |
商品特性
- 提供种类丰富的单极、双极、大容量型（16A）和高灵敏度型（250mW）继电器。
- 符合IEC/EN60335-1（- HA型号）。
- 符合85℃和105℃（- CV型号）的使用环境温度要求。
- 间距和爬电距离：8mm/8mm以上。
- G2RL-1(A)-E-ASI：提供额定值符合TV3标准的型号。
- 符合IEC/EN60079-1，60079-15（型号G2RL-1(A)-H、G2RL-1A-E-CV（- HA）除外）。依据（IEC/EN）60079-1第15.5项Enclosed-breakdevices（GroupIIA）进行试验并通过。依据（IEC/EN）60079-15第11.2项Sealeddevices进行试验并通过。
- 支持保持电压、PWM控制，有助于节能（G2RL-口-PW1型）。
应用领域
- 家用电器
- OA设备
- 工业机械
