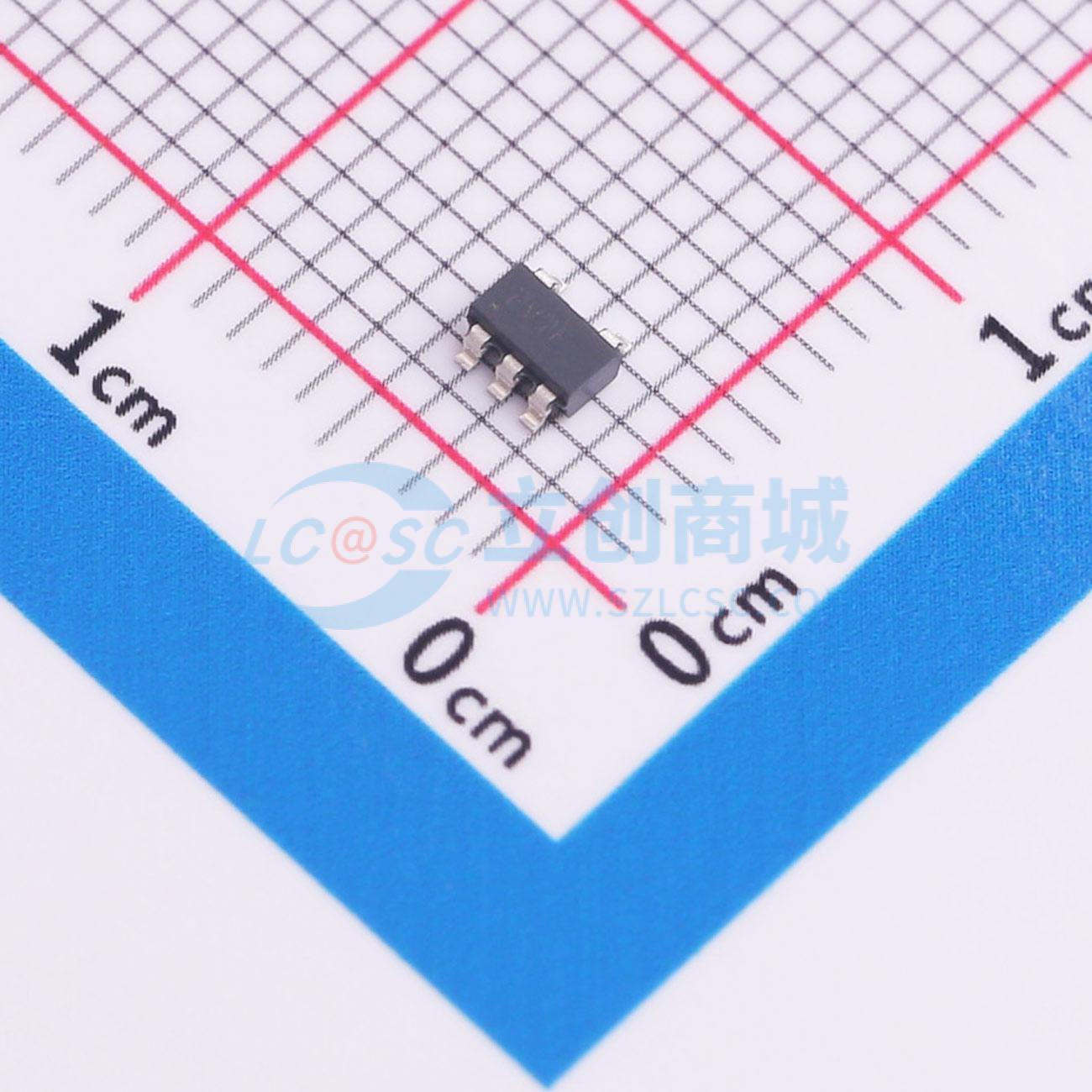

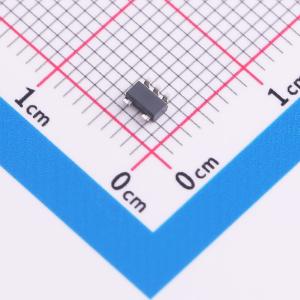

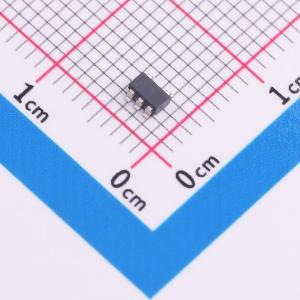

温馨提醒：图片仅供参考，商品以实物为准

TLV709A50DBVR

5V 150mA 30V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV709低压降(LDO)线性稳压器是一款低静态电流器件。该器件采用小型化封装，具有宽输入电压范围和低功耗运行的优势。TLV709经过优化，可为电池供电应用的微控制器和其他低功耗负载供电。
品牌名称: TI(德州仪器)
商品型号: TLV709A50DBVR
商品编号: C21501149
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV709 低压降(LDO)线性稳压器是一款低静态电流器件。该器件采用小型化封装，具有宽输入电压范围和低功耗运行的优势。TLV709经过优化，可为电池供电应用的微控制器和其他低功耗负载供电。TLV709 LDO在100mA负载电流下支持典型值为600mV的低压降。低静态电流（典型值为3.2μA）在整个输出负载电流（0mA至150mA）范围内不会变化。TLV709还具有内部软启动功能，可在启动期间降低浪涌电流。内置过流限制保护有助于在发生负载短路或故障条件时保护稳压器。TLV709采用2.9mm × 2.8mm、5引脚SOT-23(DBV)，2.92mm × 2.37mm、3引脚SOT-23 (DBZ) 和4.5mm× 2.5mm、3引脚SOT-89 (PK) 封装，其中DBV封装用于固定和可调输出，DBZ封装仅用于固定输出。

商品特性

输入电压范围:2.5V 至 30V
可配置输出电压选项:固定输出范围1.2V 至 5V，可调输出范围1.2V 至 28V
输出电流高达 150mA
超低静态电流:150mA 负载电流时为 3.2μA
输出电容器 ≥ 0.47μF 时保持稳定
过流保护
提供多种封装可选
工作结温范围:-40℃ 至 +125℃
内置内部软启动功能，可降低启动浪涌电流

应用领域

家庭和楼宇自动化
零售自动化和支付
电网基础设施
医疗应用
照明应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	30V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	1V@(150mA)

	属性	参数值
	静态电流(Iq)	3.2uA
	噪声	487uVrms
	功能特性	过流保护；内置软启动
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
