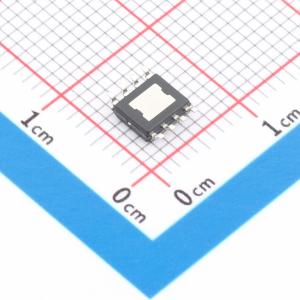

温馨提醒：图片仅供参考，商品以实物为准

TPS7B8601DQDDARQ1

汽车用500mA、40V可调低压差稳压器，带电源良好信号

品牌名称: TI(德州仪器)
商品型号: TPS7B8601DQDDARQ1
商品编号: C21501242
商品封装: SOIC-8
包装方式: 袋装
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	静态电流(Iq)	17uA
	功能特性	使能控制；工作状态指示；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	固定；可调
	输出通道数	1

商品概述

TPS7B86-Q1是一款低压差线性稳压器，设计用于连接汽车应用中的电池。该器件输入电压范围最高可达40V，可承受汽车系统中预期出现的瞬态电压（例如负载突降）。轻负载下静态电流仅为17μA，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等常电组件供电的便捷选择。该器件具备先进的瞬态响应，可让输出快速响应负载或输入线路的变化（例如冷启动条件期间）。此外，该器件采用新颖架构，可最大限度降低退出压差状态恢复时的输出过冲。正常工作期间，该器件在不同输入电压、负载和温度条件下可实现±0.85%的严格直流精度。电源良好延迟可通过外部元件调整，允许配置延迟时间以适配特定应用系统。该器件提供导热封装，可让器件将热量高效传递至电路板。

商品特性

符合AEC-Q100汽车应用要求
工作环境温度范围-40℃ 至 +125℃，结温范围-40℃ 至 +150℃
输入电压范围为3V 至 40V，最大42V
输出包含可调输出（1.2V 至 18V）、固定3.3V输出、固定5V输出三种类型
最大输出电流为500mA
输出电压精度最大为±0.85%
在450mA输出电流、VOUT≥3.3V条件下，最大压差为475mV
轻负载下典型静态电流为17μA，关断状态下最大静态电流为5μA
具备出色的线路瞬态响应
内置带可编程延迟周期的电源良好功能
使用2.2μF或更大容量电容器即可保持稳定
支持功能安全设计，有可辅助功能安全系统设计的相关文档
提供多种封装选项

应用领域

可重构仪表组
车身控制模块（BCM）
常电电池连接应用
汽车网关
遥控门禁（RKE）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	475mV@(450mA)
