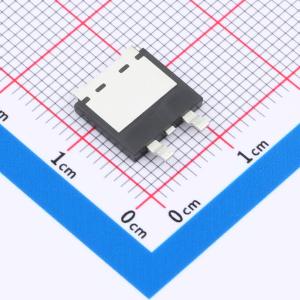

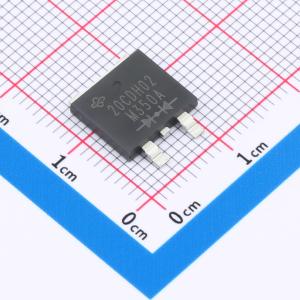

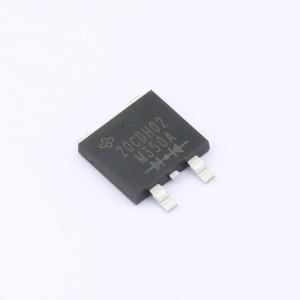

温馨提醒：图片仅供参考，商品以实物为准
VS-20CDH02HM3/I
200V 10A
- 描述
- 具有超快恢复时间和正向压降性能优化的超快恢复整流器。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。这些器件适用于开关电源、电信、DC/DC转换器的输出整流级，以及低压逆变器和斩波电机驱动器中的续流二极管。其极优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并降低开关元件的功耗。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-20CDH02HM3/I
- 商品编号
- C21191920
- 商品封装
- TO-263AC
- 包装方式
- 编带
- 商品毛重
- 0.707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 770mV@10A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 150uA@200V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 110A |
商品概述
超快速恢复整流器，专门设计用于优化正向电压降与超快速恢复时间的性能。平面结构和铂掺杂寿命控制确保了整体性能、耐用性和可靠性。这些器件适用于开关电源、电信、DC/DC转换器的输出整流阶段，以及低压逆变器和斩波电机驱动器中的续流二极管。它们经过极度优化的存储电荷和低恢复电流，可将开关损耗降至最低，并减少开关元件的功耗。
商品特性
- 超快速恢复时间、降低的Qrr和软恢复，最高工作结温175°C
- 适用于输出和缓冲器操作
- 低正向电压降
- 低泄漏电流
- 符合J-STD-020标准的MSL 1级，LF最大峰值260°C
- 通过AEC-Q101认证，符合JESD 201 2类晶须测试
应用领域
- 开关电源
- 电信
- DC/DC转换器
- 低压逆变器
- 斩波电机驱动器
