商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 3.52V@60A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 60A | |
| 反向电流(Ir) | 80uA@1200V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 290A |
商品概述

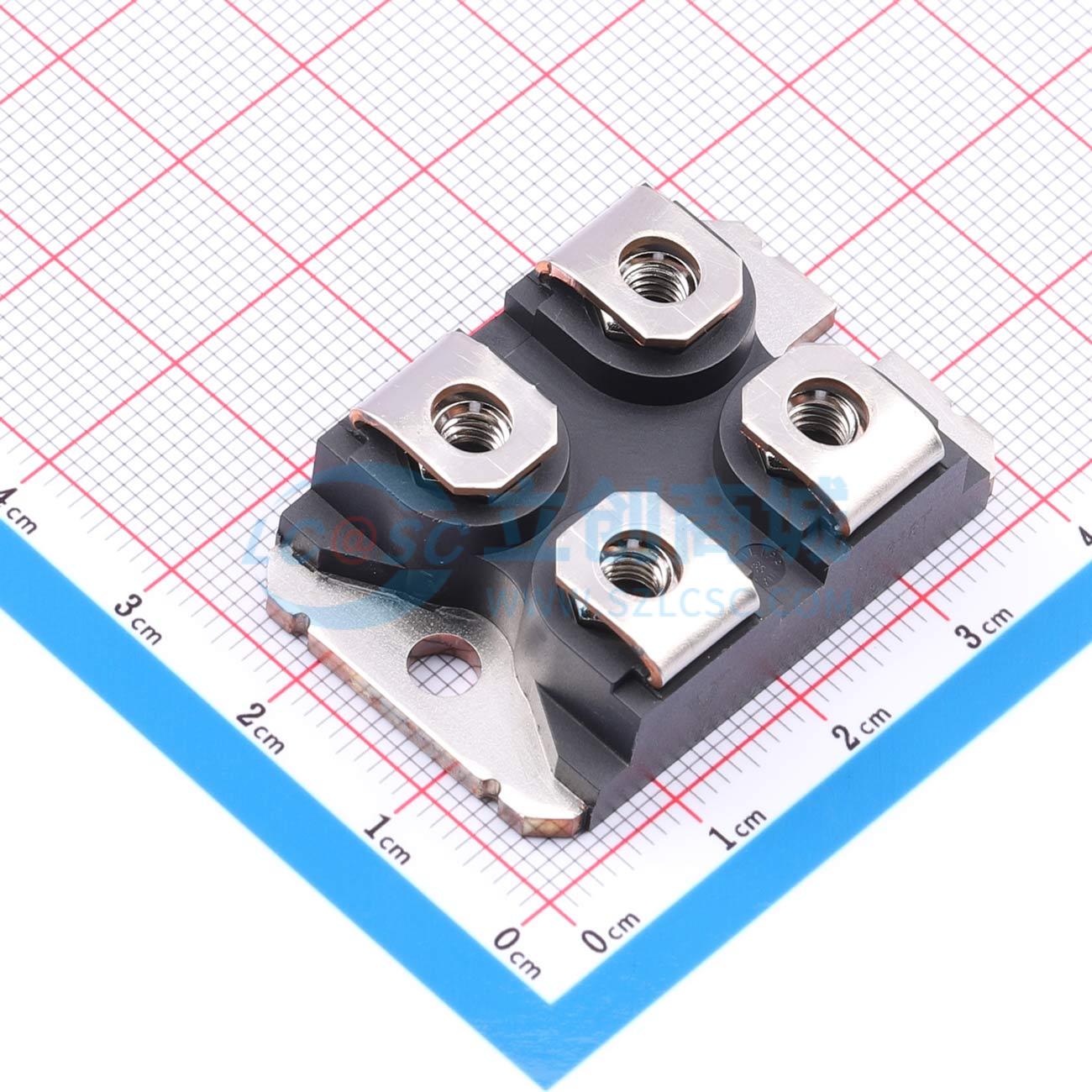

VS-U5FX120FA120具有低导通损耗和开关损耗的独特组合，是高频转换器（软开关/谐振）的理想选择。SOT - 227封装中的半导体与铜基板隔离，可构建通用散热器和紧凑组件。这些模块专为提高电动汽车/混合动力汽车电池充电站的PFC和输出整流级、太阳能逆变器的升压级以及UPS应用的效率而设计，能与MOSFET或高速IGBT完美配合使用。
商品特性
- 超快速且优化的反向恢复电荷Qrr
- 同类产品中正向压降和开关损耗的权衡
- 针对高速运行进行优化
- 最高工作结温175℃
- 电气隔离基板
- 端子间爬电距离大
- 简化机械设计，快速组装
- 专为工业级设计并通过认证
- 通过UL认证，文件编号E78996
应用领域
- 高频转换器
- 电动汽车/混合动力汽车电池充电站
- 太阳能逆变器
- UPS应用
