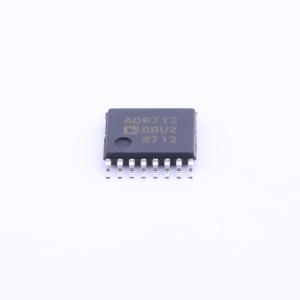

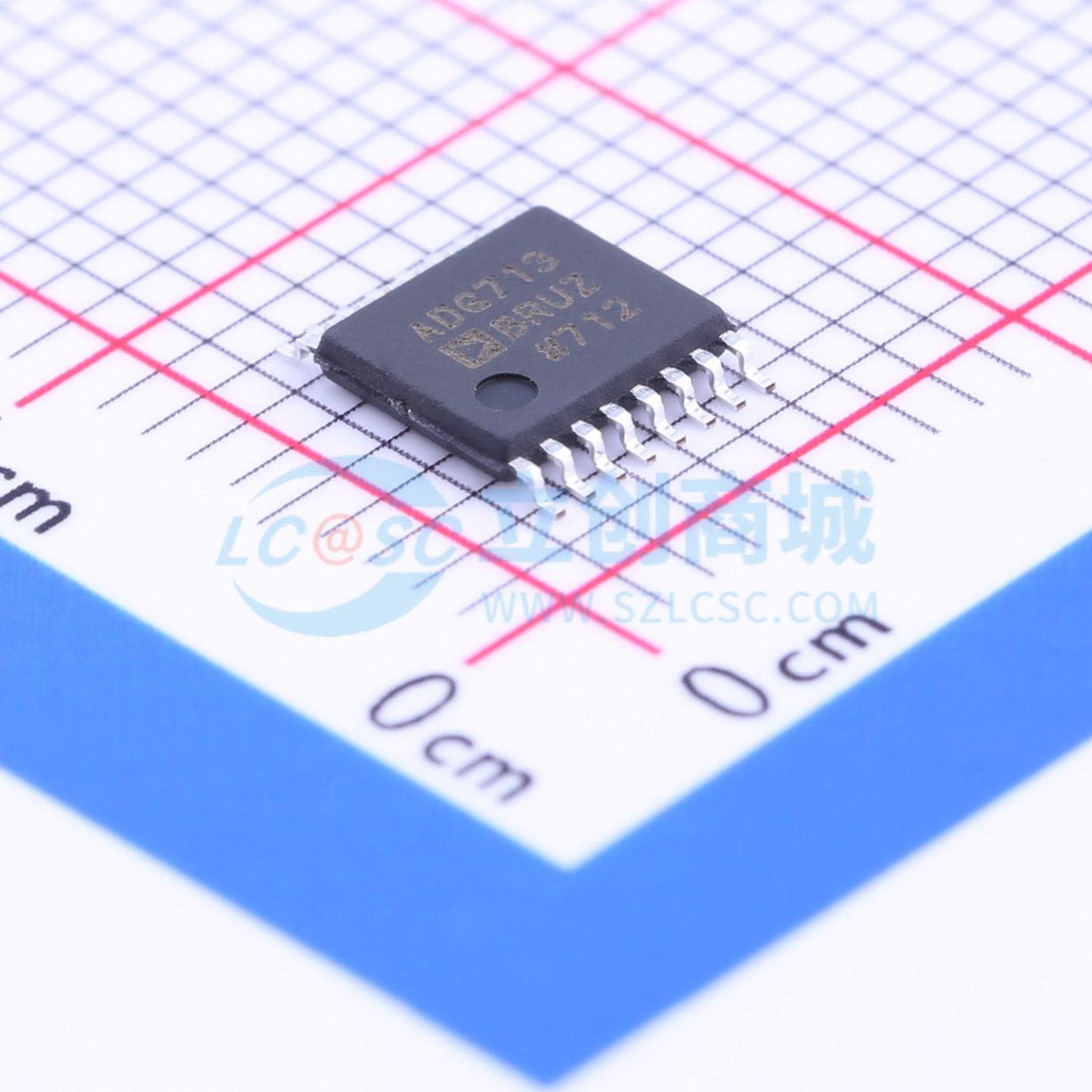

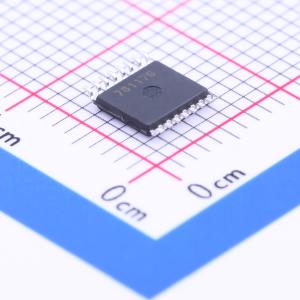

ADG713BRUZ

CMOS、低压、2.5 Ω、四通道单刀单掷开关

描述: CMOS、低压、2.5Ω、四通道单刀单掷开关
品牌名称: ADI(亚德诺)
商品型号: ADG713BRUZ
商品编号: C192998
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG711、ADG712和ADG713是单片CMOS器件，包含四个可独立选择的开关。这些开关采用先进的亚微米工艺设计，既实现了低功耗，又具备高开关速度、低导通电阻、低泄漏电流和高带宽的特性。它们设计为采用1.8 V至5.5 V单电源供电，非常适合用于电池供电的仪器以及新一代的DAC和ADC。快速的开关时间和高带宽使这些器件适用于切换USB 1.1数据信号和视频信号。 ADG711、ADG712和ADG713包含四个独立的单刀单掷（SPST）开关。ADG711和ADG712的区别仅在于数字控制逻辑相反。ADG711开关在相应控制输入为逻辑低电平时导通，而ADG712开关则需要逻辑高电平才能导通。ADG713包含两个开关，其数字控制逻辑与ADG711相似，而另外两个开关的逻辑则相反。每个开关导通时在两个方向上的导通性能相同。ADG713具有先断后通的开关动作。 ADG711/ADG712/ADG713提供16引脚TSSOP和16引脚SOIC封装。

商品特性

1.8 V至5.5 V单电源供电
低导通电阻（典型值2.5 Ω）
低导通电阻平坦度
-3 dB带宽 >200 MHz
轨到轨操作
16引脚TSSOP和SOIC封装
快速开关时间：tON = ±√6 ns，tOFF = 10 ns
典型功耗 (<0.01 μW)
TTL/CMOS兼容
符合汽车应用要求

应用领域

USB 1.1信号切换电路
手机
个人数字助理（PDA）
电池供电系统
通信系统
采样保持系统
音频信号路由
视频切换
替代机械簧片继电器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	1.8V~5.5V
	导通时间(ton)	11ns

	属性	参数值
	导通电阻(Ron)	2.5Ω
	关闭时间(toff)	6ns
	工作温度	-40℃~+85℃
	导通电容(Con)	10pF
	带宽	200MHz
