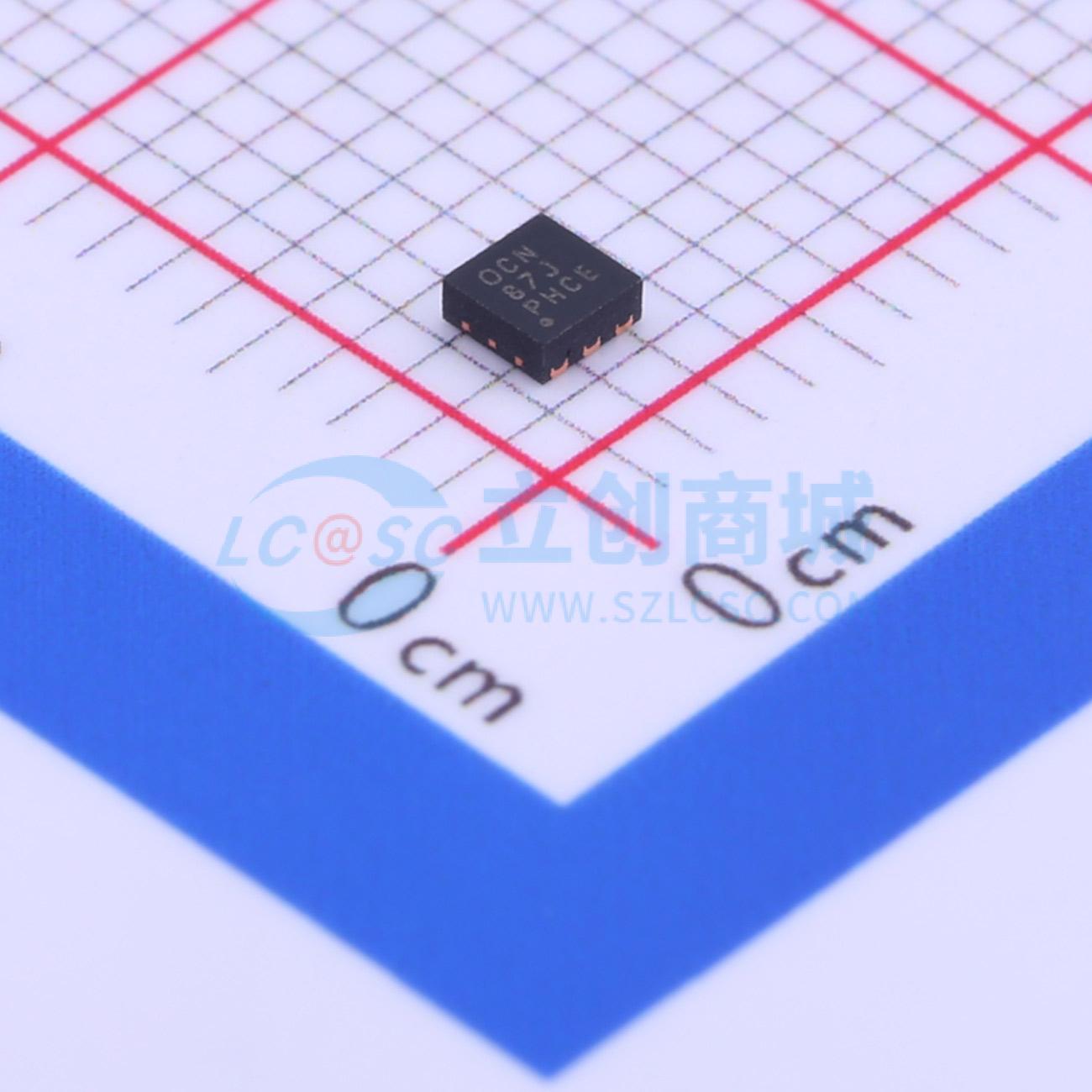

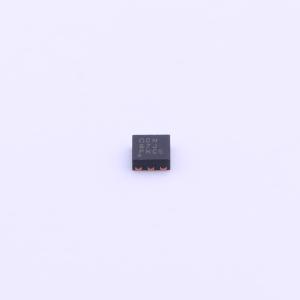

温馨提醒：图片仅供参考，商品以实物为准

TPS60151DRVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60151 采用 2x2 QFN 封装的 140mA、5V 充电泵
品牌名称: TI(德州仪器)
商品型号: TPS60151DRVR
商品编号: C225808
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS60151是一款开关电容电压转换器，可将未稳压的输入电压转换为稳压、低噪声、低纹波的5 V输出电压。即使V_IN大于5 V，它也能维持5 V稳压输出。 5 V输出可提供最低140 mA的电流。 TPS60151内置限流和输出反向电流保护功能，非常适合HDMI、USB OTG和其他电池供电应用。在典型条件下，当负载电流降至8 mA以下时，TPS60151进入跳频模式。在跳频模式下，静态电流可降至90 μA。仅需3个外部电容即可产生输出电压，从而节省PCB空间。在电源开启和电源瞬态状态期间，软启动功能可限制浪涌电流。 TPS60151的工作环境温度范围为-40°C至85°C。该器件采用2 mm×2 mm 6引脚SON封装（QFN）。

商品特性

2.7 V至5.5 V输入电压范围
5 V固定输出电压
最大输出电流：140 mA
1.5 MHz开关频率
无负载条件下（跳频模式）典型静态电流为90 μA
输出反向电流保护
X2电荷泵
硬件使能和禁用功能
内置软启动
内置欠压锁定保护
热保护和过流保护
2 mm×2 mm 6引脚SON封装，高度0.8 mm

应用领域

USB On the Go (OTG)
HDMI
便携式通信设备
PCMCIA卡
移动电话、智能手机
手持式仪表

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	功能类型	升压
	输出电压(Vout)	4.8V~5.2V
	PFM模式	不支持
	输出电流(Iout)	140mA
