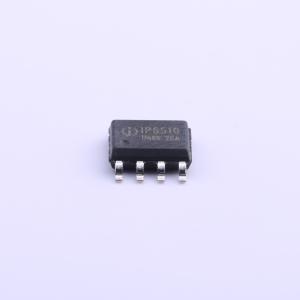

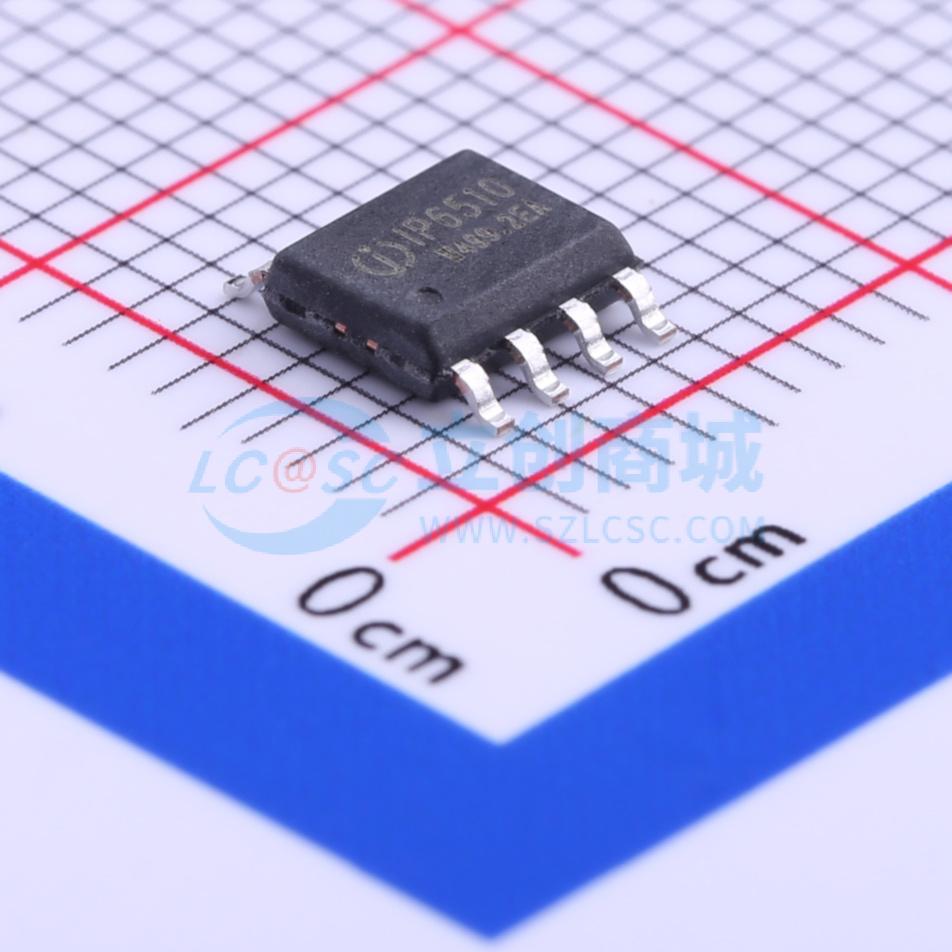

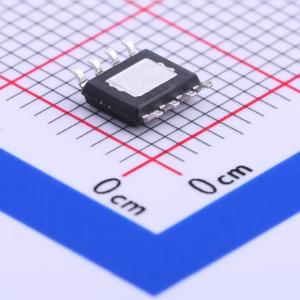

IP6510

IP6510是一款集成同步开关的降压转换器、支持9种输出快充协议、支持Type-C输出和USB PD协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6510内置功率MOS，输入电压范围是4.5V到32V，输出电压范围是3V到12V，能提供最大18W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：5V@3.1A，7V@2.4A，9V@2A，12V@1.5A。IP6510的降压转换效率高至97%。 IP6510的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。 IP6510的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。 IP6510具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。 IP6510支持Type-C接口输出，集成各种快充协议，可以通过CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6510支持的快充协议有：DCP（苹果、三星和BC1.2）、高通QC2.0/QC3.0、华为快充协议FCP，三星快充协议AFC，IP6510支持USB PD输出协议。 IP6510有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

• 同步开关降压转换器
• 内置功率MOS
• 输入工作电压范围：4.5V到32V
• 输出电压范围：3V到12V，根据快充协议自动调整输出功率：最大18W（5V@3.1A，7V@2.4A，9V@2A，12V@1.5A）
• 输出电压有线补功能，100mV/A
• 输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）
• 转换效率最高达97%
• 软启动功能
• 支持Type-C输出接口和USB PD协议
• 支持5V、9V、12V PD输出协议
• 输出快充
• 支持BC1.2、Apple、三星协议
• 支持QC2.0、QC3.0快充协议
• 支持华为快充协议FCP
• 支持三星快充协议AFC
• 多重保护、高可靠性
• 输入过压、输入欠压、输出短路、输出过流保护
• 整机过温保护
• ESD 4KV，直流耐压48V

• 车载充电器
• 快充适配器
• 智能排插
