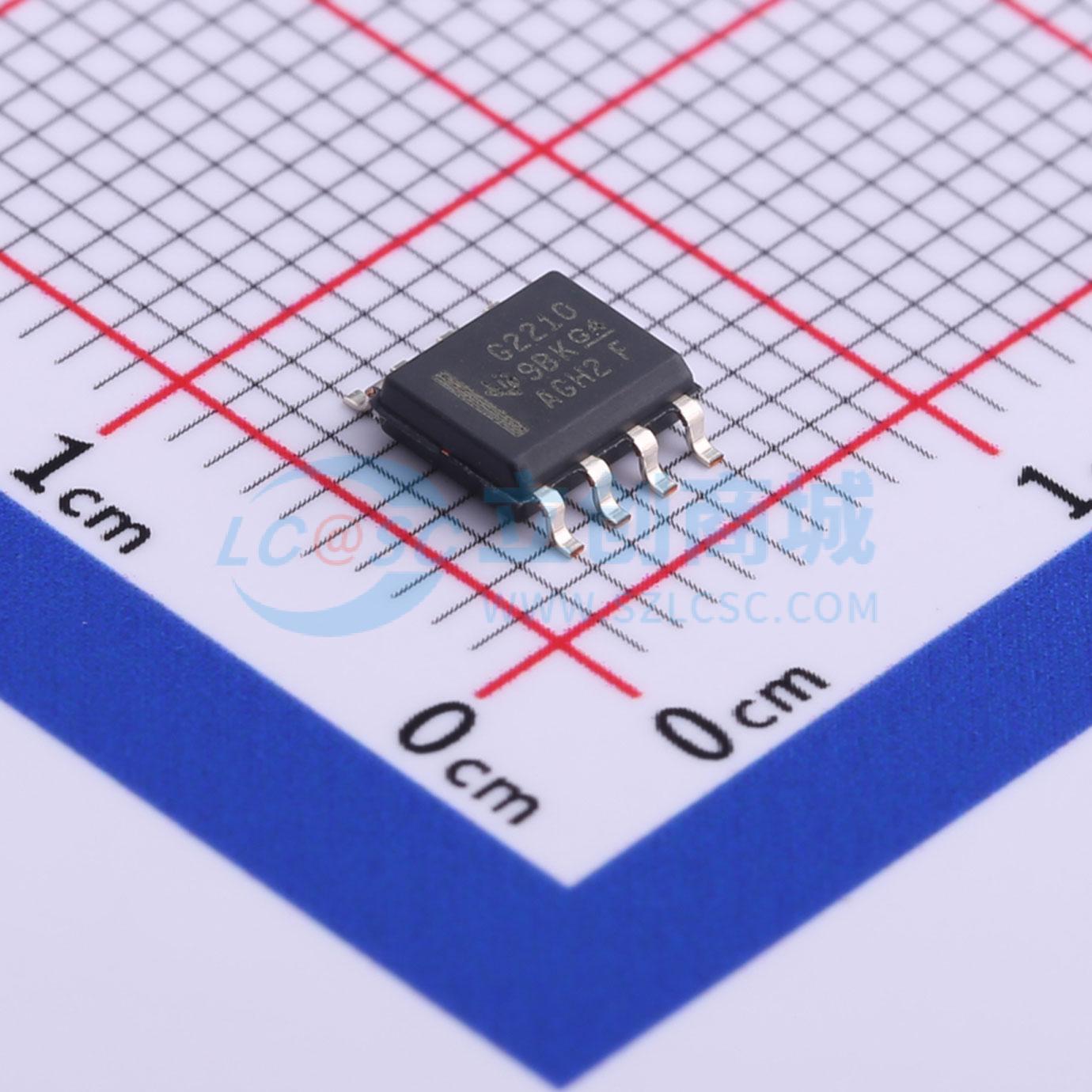

MSP430G2210IDR
具有 16KB 闪存、128B SRAM、比较器、UART/SPI/I2C 和计时器的 16MHz MCU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MSP430G2210 具有 2KB 闪存、128B SRAM、比较器、计时器的 16MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430G2210IDR
- 商品编号
- C192890
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 | |
| CPU最大主频 | 16MHz |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储容量 | 2KB | |
| I/O数量 | 4 | |
| 工作电压 | 1.8V~3.6V |
商品概述
德州仪器的MSP430™系列超低功耗微控制器包含多款具有不同外设组合、面向各种应用的设备。该架构结合了五种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于1 µs。
MSP430G22x0系列是一款内置16位定时器和四个I/O引脚的超低功耗混合信号微控制器。此外，MSP430G2230还具有使用同步协议（SPI或I2C）进行通信的能力以及一个10位A/D转换器。MSP430G2210则具有多功能模拟比较器。
商品特性
- 低供电电压范围：1.8 V 至 3.6 V
- 超低功耗
- 活动模式：1 MHz、2.2 V 时为 220 μA
- 待机模式：0.5 μA
- 关闭模式（RAM 保持）：0.1 μA
- 五种节电模式
- 从待机模式唤醒时间少于 1 μs
- 16 位 RISC 架构，62.5 ns 指令周期
- 基本时钟模块配置
- 内部频率高达 16 MHz，四个校准频率精度为 ±1%
- 内部超低功耗低频振荡器
- 16 位 Timer_A，带有两个捕获/比较寄存器
- 片上比较器用于模拟信号比较功能或斜率模数 (A/D) 转换（仅适用于 MSP430G2210）
- 10 位 200 ksps 模数 (A/D) 转换器，带内部参考、采样保持和自动扫描（仅适用于 MSP430G2230）
- 通用串行接口 (USI) 支持 SPI 和 I2C（仅适用于 MSP430G2230）
- 掉电检测
- 串行在线编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
- 片上仿真逻辑，带 Spy-Bi-wire 接口
- 系列成员：
- MSP430G22x0 2KB + 256B Flash 存储器 128B RAM
- 提供 8 引脚塑料封装 (D)
