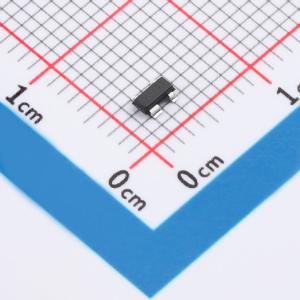

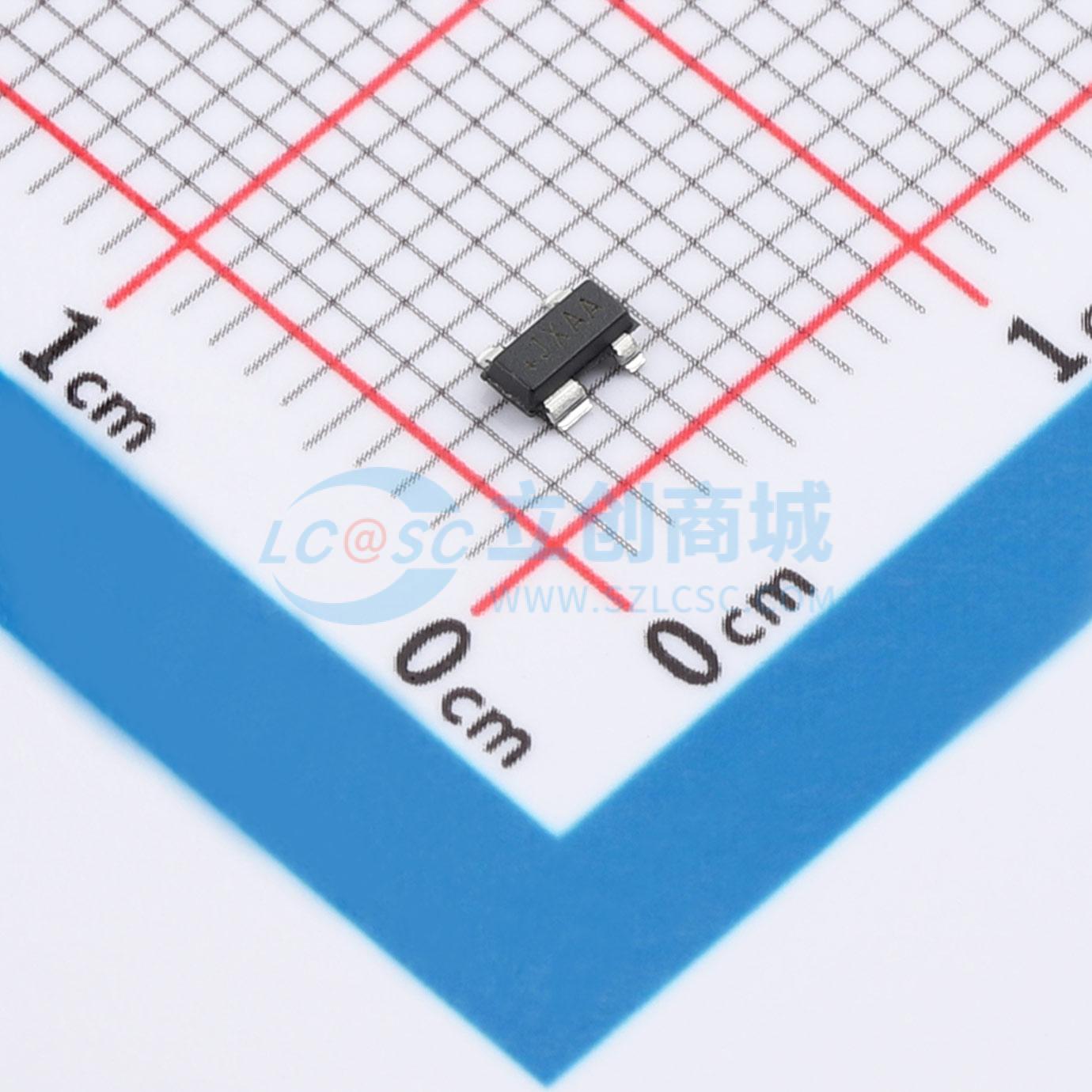

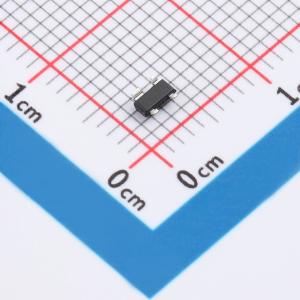

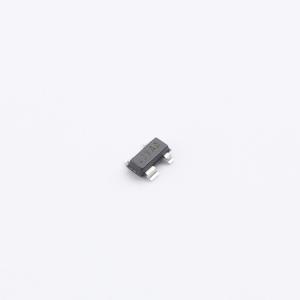

MAX6160EUS+T

SOT23封装、低成本、低压差、三端电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压差、微功耗、三端电压基准源分别提供2.5V、4.096V、4.5V、5.0V和可调1.23V至12.4V输出电压。200mV的低压降使其非常适合3V和5V系统。与浪费电池电流且需要外部电阻的两端基准源不同，该系列的电源电流几乎不受输入电压变化的影响，这意味着电池寿命更长。初始精度为±1%。输出温度系数通常为15ppm/°C，最大保证值为50ppm/°C（MAX6160除外）。提供3引脚SOT23和8引脚SO封装（MAX6125/MAX6141/MAX6145/MAX6150），以及4引脚SOT143和8引脚SO封装（MAX6160）。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6160EUS+T
商品编号: C2157017
商品封装: SOT-143-4
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX6125/MAX6141/MAX6145/MAX6150/MAX6160 是低压差、微功耗三端电压基准源，分别提供 2.5V、4.096V、4.5V、5.0V 输出电压以及可调（1.23V 至 12.4V）输出电压。200mV 的低压差使这些器件非常适合 3V 和 5V 系统。与会浪费电池电流且需要外部电阻的两端基准源不同，MAX61xx 系列的电源电流几乎不受输入电压变化的影响，这意味着电池使用寿命更长。这些器件的初始精度为 ±1%。输出温度系数典型值为 15ppm/°C，且保证小于 50ppm/°C（MAX6160 除外）。MAX6125/MAX6141/MAX6145/MAX6150 提供 3 引脚 SOT23 和 8 引脚 SO 封装。MAX6160 提供 4 引脚 SOT143 和 8 引脚 SO 封装。

商品特性

3 引脚 SOT23 封装（MAX6125/MAX6141/MAX6145/MAX6150）；4 引脚 SOT143 封装（MAX6160）
200mV 低压差
75μA 电源电流，与输入电压无关
典型温度系数 15ppm/°C（最大 50ppm/°C）
对高达 10nF 的所有容性负载均稳定
输出电压可在 1.23V 至（VIN - 0.2V）范围内调节（MAX6160）
针对 3V/5V 工作进行了优化

应用领域

3V/5V 系统
电池供电系统
便携式和手持设备
数据采集系统
仪器仪表和过程控制

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.7V~12.6V
	输出电压	1.23V~12.4V
	输出电流	1mA
	精度	±1%

	属性	参数值
	温度系数	100ppm/℃
	电压基准类型	串联
	静态电流(Iq)	130uA
	噪声(0.1Hz-10Hz)	15uVp-p
	工作温度	-40℃~+85℃@(Ta)
