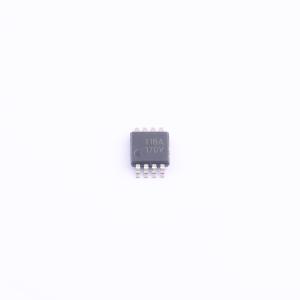

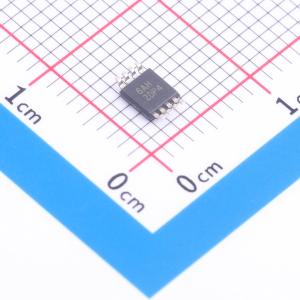

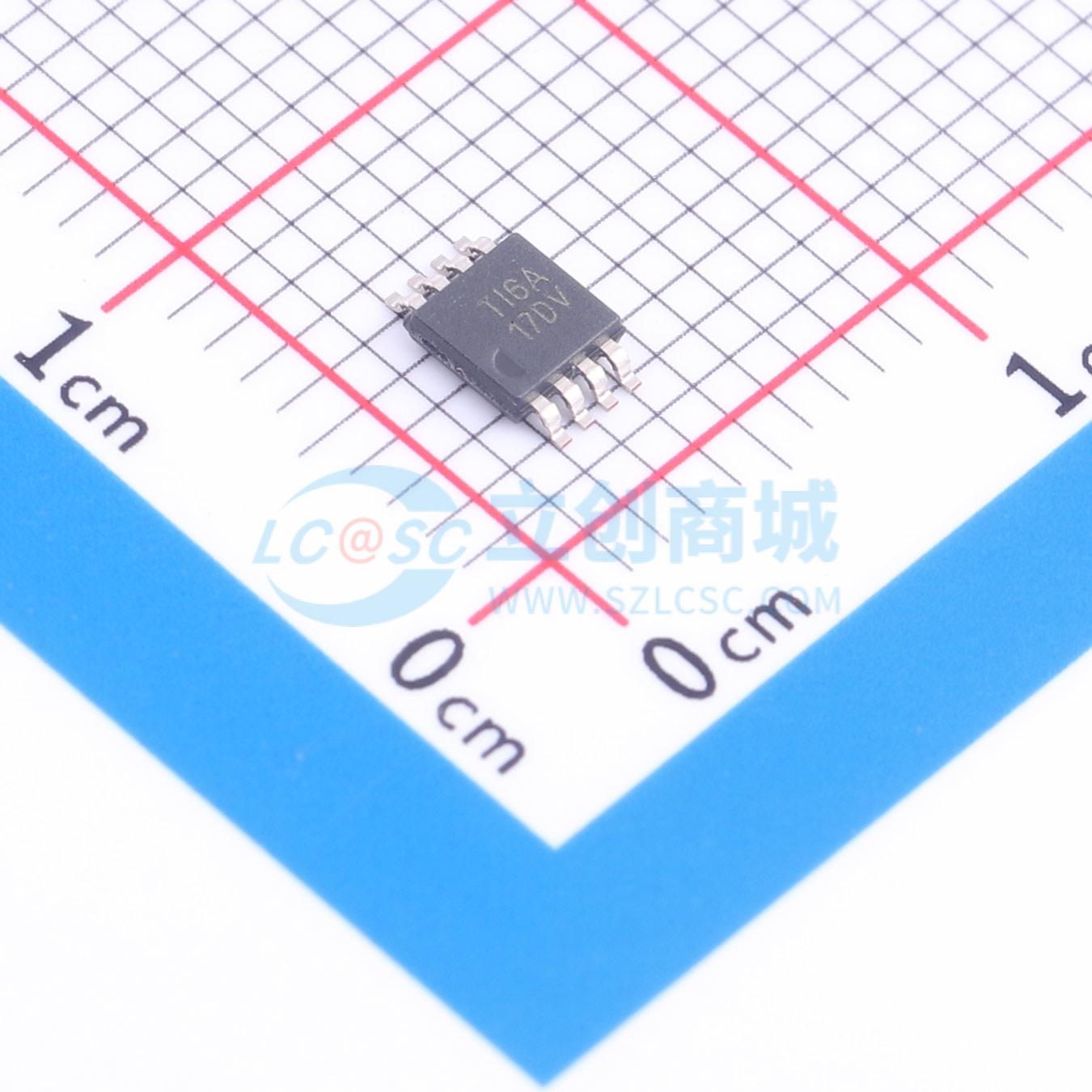

REF6233IDGKT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF6233 具有集成缓冲器和使能引脚的 3.3V、3ppm/°C 高精度电压基准
品牌名称: TI(德州仪器)
商品型号: REF6233IDGKT
商品编号: C2157027
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

REF6000系列中的电压基准集成低输出阻抗缓冲器，这使得用户能够直接驱动精密数据转换器的参考(REF)引脚，同时维持线性度、失真和噪声性能。多数精密SAR和Δ-Σ模数转换器(ADC)在转换过程中会将二进制加权电容切换到REF引脚。为了支持这一动态负载，必须通过一个低输出阻抗、高带宽缓冲器缓冲电压基准的输出。REF6000系列器件非常适合（但不限于）驱动ADS88xx系列SAR ADC和ADS127xx系列Δ-Σ ADC以及精密数模转换器(DAC)的REF引脚。在驱动ADS8881的REF引脚时，即使在首次转换过程中，REF6000系列的输出电压也不会降至1LSB（18位）以下。该特性对于突发模式、事件触发的等时采样和可变采样率数据采集系统极为有用。REF6000系列中的各种REF62xx变型指定了最大温度漂移（仅为3ppm/°C），可为电压基准与低输出阻抗缓冲器组合提供0.05%的初始精度。

商品特性

出色的温度漂移性能0°C至 +70°C时为3ppm/°C（最大值）
极低噪声
总噪声：5μVRMS（使用47μF电容时）1/f噪声（0.1Hz至10Hz）：3μVPP/V
集成ADC驱动器缓冲器低输出阻抗：<50mΩ (0kHz - 200kHz)
首次使用ADS8881实现18位精确采样
支持突发模式DAQ系统
低电源电流：820μA
低关断电流：1μA
高初始精度：±0.05%
超低噪声和失真信噪比(SNR)：100.5dB，总谐波失真(THD)： - 125dB (ADS8881)
信噪比(SNR)：106dB，总谐波失真(THD)： - 120dB (ADS127L01)
输出电流驱动能力：±4mA
可通过编程设定的短路电流
经验证用于驱动ADS88xx系列逐次逼近寄存器(SAR) ADC和ADS127xx系列宽频带Δ-Σ ADC的REF引脚

应用领域

自动测试设备(ATE)测试器和示波器
测试和测量设备
可编程逻辑控制器(PLC)的模拟输入模块
医疗设备
精密数据采集系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3.55V~5.5V
	输出电流	4mA
	精度	±0.05%

	属性	参数值
	温度系数	3ppm/℃
	电压基准类型	串联
	静态电流(Iq)	-
	工作温度	0℃~+70℃@(Ta)
