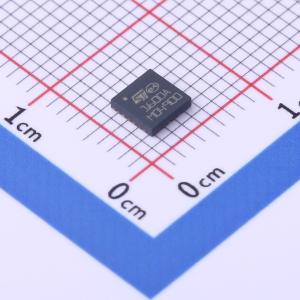

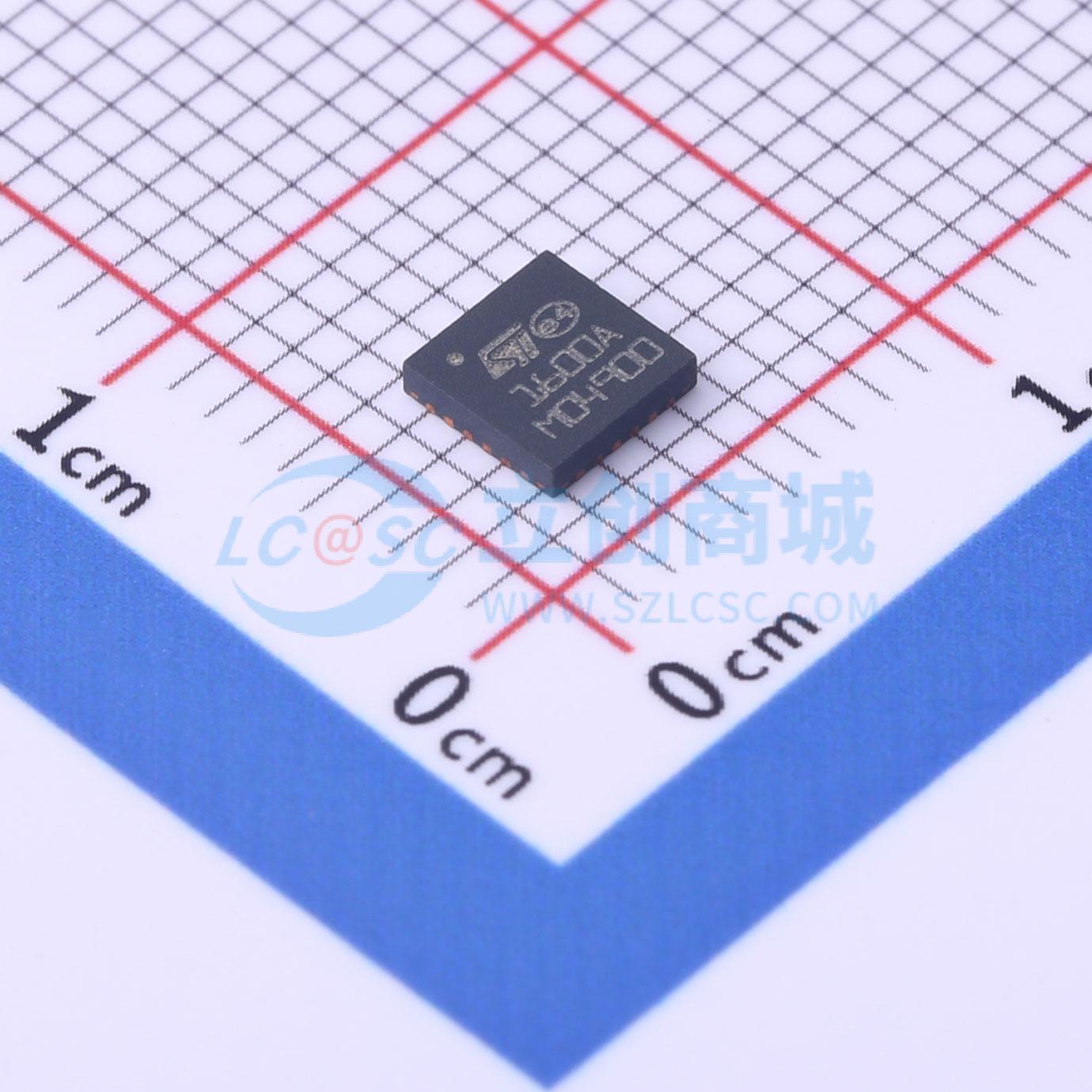

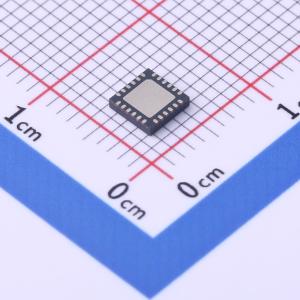

温馨提醒：图片仅供参考，商品以实物为准
STUSB1600AQTR
独立的USB Type-C控制器，具备高压保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- USB Type-C控制器（具有VBUS短路保护）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STUSB1600AQTR
- 商品编号
- C2156023
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 4.1V~22V；3V~5.5V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 0V电池充电 | 支持 | |
| 接口类型 | I2C |
商品概述
STUSB1600是一款IC控制器，完全符合USB Type-C电缆和连接器规范（修订版1.2），可处理主机和/或设备端的5V USB Type-C端口管理。它专为广泛的应用而设计，可处理以下USB Type-C功能：连接检测、插头方向检测、主机到设备连接、VCONN支持和VBUS配置。凭借其技术，它实现了针对高达28V的VBUS短路的高压保护功能。该器件支持死电池模式，并且由于集成了非易失性存储器，可完全定制。
商品特性
- Type-C连接和电缆方向检测
- 电源角色支持：源/负载/双角色端口（DRP）
- 可配置的启动配置文件
- 用于VCONN电源的集成电源开关：可编程电流限制高达600mA
- 过流、过压和热保护
- 欠压锁定
- I²C接口和中断（可选连接到MCU）
- 集成VBUS电压监控
- 集成VBUS和VCONN放电路径
- CC引脚（22V）和VBUS引脚（28V）的VBUS短路保护
- 支持死电池模式
- 支持附件模式
- 高和/或低电压电源：VSYS = [3.0V; 5.5V]，VDD = [4.1V; 22V]
- 静电放电（ESD）：4kV人体模型（HBM） - 1.5kV充电器件模型（CDM）
- 温度范围：-40℃至105℃
- 认证测试ID：1000100
应用领域
- 智能插头、墙壁适配器、充电器
- 电源集线器和扩展坞
- 智能手机和平板电脑
- 游戏机和便携式导航设备（PND）
- 显示器
- 可穿戴设备和物联网（IoT）
- 相机、摄像机、MP3播放器
- 任何Type-C源或负载设备
