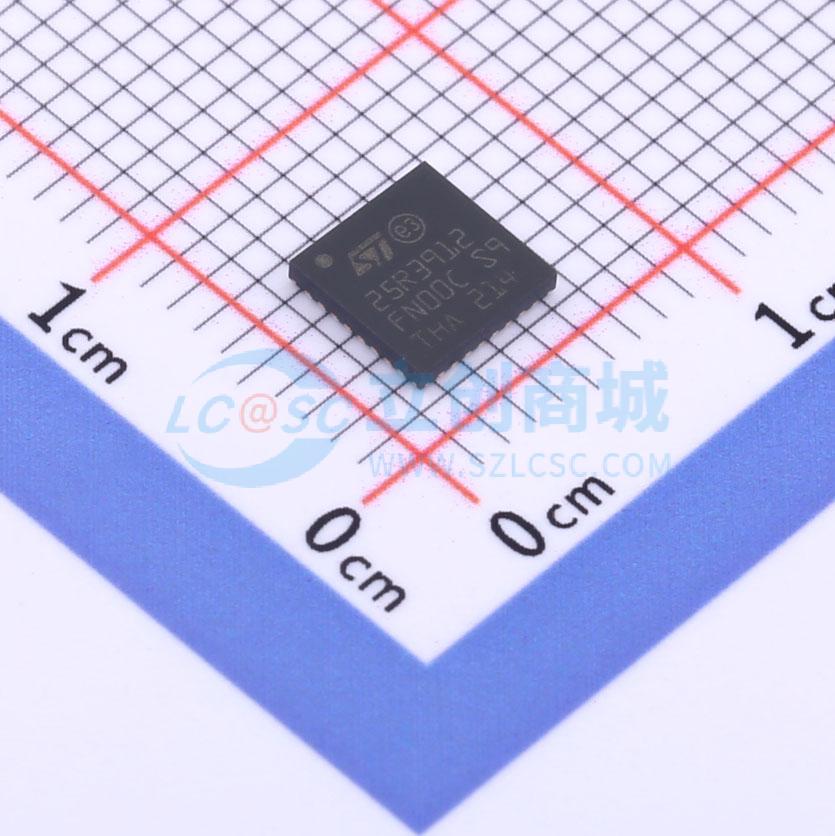

ST25R3912-AQWT

ST25R3912是一款高度集成的NFC发起器/高频读卡器IC，包括模拟前端（AFE）和一个高度集成的数据帧系统，适用于ISO 18092（NFCIP - 1）发起器、ISO 18092（NFCIP - 1）主动目标、ISO 14443A和B读卡器（包括高比特率）、ISO 15693读卡器和FeliCa读卡器。利用AFE并在外部微控制器中实现帧处理（流模式和透明模式），可以实现其他标准和自定义协议，如MIFARE Classic。 ST25R3912非常适合用于NFC系统的基础设施端，在这些场景中，用户需要最佳的射频性能、灵活性以及低功耗。 该器件针对直接驱动天线的应用进行了优化。ST25R3912在高频读卡器IC领域独具特色，因为它包含两个差分低阻抗（1欧姆）天线驱动器。 ST25R3912具备多项使其非常适合低功耗应用的特性。通过测量天线LC谐振电路上信号的幅度或相位，并将其与存储的参考值进行比较，可以检测卡的存在。它还包含一个低功耗RC振荡器和唤醒定时器，可在设定的时间段后唤醒系统，并使用一种或多种低功耗检测技术（相位或幅度）来检查标签的存在。 ST25R3912设计为可在较宽的电源电压范围（2.4至5.5 V）内工作；外设接口IO引脚支持1.65至5.5 V的电源电压范围。

• ISO 18092（NFCIP - 1）主动点对点、ISO14443A、ISO14443B、ISO15693和FeliCa
• 支持高达848 kbit/s的高比特率，适用于非接触式智能卡（PICC）与近场通信读写器（PCD）之间的帧处理，具备感应式唤醒功能
• 自动调制指数调整，具备自动选择功能的调幅（AM）和调相（PM）（|/Ω）解调器通道
• 差分输出情况下功率可达1 W
• 用户可选择的自动增益控制
• 透明和流模式，可实现符合MIFARE Classic或其他自定义协议
• 可在单端模式下驱动两个天线
• 振荡器输入能够使用13.56或27.12 MHz晶体，启动速度快
• 6 Mbit/s的SPI接口，带有96字节FIFO
• 宽电源电压范围2.4至5.5 V
• 宽温度范围：-40 ℃至125 ℃
• VFQFPN32封装，尺寸为5 mm×5 mm，引脚可焊
• WLCSP封装，尺寸为3.0 mm×2.8 mm
